本文分析一臺FCM300變頻器上電不運行的故障及其維修經驗。
丹佛斯FCM300以及FCD300系列變頻器是變頻器家族中比較特殊的成員。它們是背包式變頻器—變頻器與電機甚至減速機組合在一起的，做到變頻器與電機的完美結合。它們有著眾多的優點：防護等級比較高，可以降低維護工作量，同時也無需為控制器預留安裝空間；電機電纜沒有長度的限制；安裝靈活及簡便；在性能方面速度精度比較高，啟動力矩也比較高。它們有標準RS485串行通訊來控制，可擴展PROFIBUS DP現場通訊總線。
外接FCM300專用遠程液晶操作面板以后，上電觀察到具體故障現象如下：
變頻器上電以后，遠程操作面板顯示變頻器處于上電自檢狀態，然后黒屏，沒有任何顯示，變頻器也無法運行。

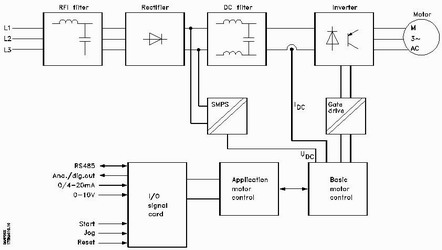

下圖是FCM的圖片以及原理框圖：

通常懷疑這樣的故障是由于變頻器控制電源異�；蜃冾l器內部控制板與功率板交互通訊有故障引起的。因此首先檢查面板的供電電源是否正常，用示波器測量，控制電源穩定在＋5V，這是控制板工作的正常電壓，24V、15V和-10V輔助控制電源電壓也正常，說明此故障并不是由于工作電源不穩定而導致的；然后檢查控制板和功率板之間的通訊芯片，結果發現此組芯片和輔助線路也工作正常。

最后經仔細檢查發現，真正的故障原因?yàn)榭刂瓢錏2PROM數據丟失，導致MCU上電自檢時發生錯誤，自檢無法通過。更換芯片以后，變頻器工作恢復正常。
