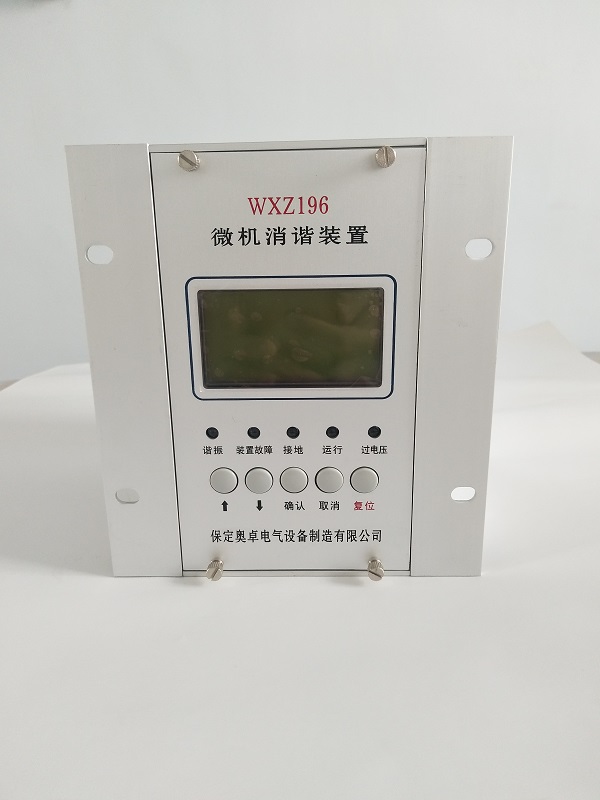

智能微機消諧裝置采用高性能的單片微機作為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小于30V，裝置內的大功率消諧元件（固態繼電器）處于阻斷狀態，對系統運行不產生影響。當PT開口電壓大于30V時，系統出現故障。消諧裝置開始對此信號進行數據采集，通過電路對信號進行數字測量、濾波、放大等數字信號處理技術，然后對檢測到的數據進行分析、計算，得出故障類型。如果當前是鐵磁諧振，系統立即啟動消諧電路，使固態繼電器導通，讓鐵磁諧振在阻尼作用下迅速消失。此時，CPU系統進行記錄、存貯，并自動報警、顯示諧振信息（時間、頻率、電壓值）。如果電路是過電壓或單相接地故障，微機系統檢測后，分別給出顯示和報警，并記錄、存貯有關故障信息.CPU系統處理完最后，返回起始狀態，并繼續檢測電路中的狀態。

電力系統中有許多鐵芯電感元件，例如變壓器、電壓互感器、消弧和并聯補償電抗器，這些大都為非線性元件，它和系統的電容組成許多復雜的振蕩回路，如果滿足一定的條件，就可激發起持續時間較長的鐵磁諧振過電壓。發生鐵磁諧振時產生的較高過電壓和較大的過電流，極易使電力設備的絕緣損壞，嚴重情況下危及運行人員的安全。 微機消諧裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件，產生強大阻尼，從而消除鐵磁諧振。

智能消諧裝置具有的特點

1、無需整定和調試，維護量��；

2、中文藍色液晶顯示，人性化的菜單設計，良好的人機操作界面。

3、實時顯示測量數據，時鐘，裝置運行狀態，系統參數等，信息量大，功能全；

4、自動顯示記錄鐵磁諧振發生時間及相關參數（諧振頻率、幅值）；

5、可區分鐵磁諧振、過電壓、單相接地；

6、當系統發生單相接地或諧振、裝置故障、裝置失電時產生報警信號，可自動顯示或記錄發生時刻及相關參數；

7、適用于各個電壓等級，各種特征諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻），適用范圍廣；

8、診斷準確，消諧迅速、徹底；

9、可分別記錄諧振和接地故障次數，按時間順序可追憶16次接地故障和16次諧振故障的詳細信息，進行顯示并可通過通訊接口上傳打印記錄；

10、具有完善的通信功能，RS-232/485通信接口和通信速率可選，采用標準的MOBUS-RTU規約，便于同上位機相連。
