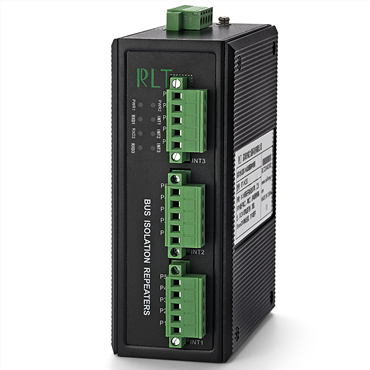

工業級CAN總線隔離中繼器

概述：

     本產品是一款CAN現場總線中繼器，符合CAN協議標準，3路獨立總線電接口，數據全透明傳輸，自動切換數據方向，速率自適應，支持全部CAN總線速率。該產品能夠延長CAN總線的傳輸距離，改變總線拓撲結構，同時具有光電隔離、減少干擾等性能。

本產品為工業級設計，具有寬電源DC（12-36V）輸入，電源冗余和隔離保護，繼電器告警輸出，IP40防護等級，波浪紋鋁制加強機殼，35mmDIN導軌安裝，-40~85℃工作溫度范圍等優點，能滿足各種工業現場的使用要求。

產品特點：

l 3路獨立CAN總線電口

l 支持CAN全部總線速率：0~1MBit/s，透明傳輸，速率自適應

l 支持點對點、星型、級聯拓撲結構

l 提供8個LED狀態指示燈，總線數據接口繼電器告警輸出

l DC24V 冗余電源，隔離電壓1500V,1A電流保護（短路保護，）支持反接保護功能

l 波紋式高強度金屬外殼，IP40防護等級, DIN35mm工業卡軌安裝

技術參數

電接口：

l 接口類型：工業5PIIN端子

l 通信速率：0~1MBit/s，速率自適應

l 3路獨立電口，1500W防雷保護功能，自恢復過流保護功能

l 本機不帶終端電阻，請按需要外接

電源及保護：

l 雙電源冗余輸入，DC12V-36V值，典型值DC24V，隔離電壓1500V,1A電流保護(電流短路保護)，反接保護功能

l 工作電流典型值90mA@24V

l 電口故障告警輸出，觸點容量：DC24V/1A

工作環境：

l 操作溫度：

標準類型：0 ~ 70 °C

寬溫類型：-40 ~ 85 °C

操作濕度：5  ~ 95% RH

l 存放溫度： -40 ~ 85 °C

機械特性：

l 外形尺寸：138mm×106mm×54mm

l 外殼：IP40防護等級,鋁制加強機殼

l 安裝方式： 35mmDIN導軌安裝

l 凈重：900g

符合標準：

l EMI：EN55022 1998, Class A

l EN61000-4-2 (ESD), Criteria B, Level 4

l EN61000-4-3 (RS), Criteria A, Level 2

l EN61000-4-4 (EFT), Criteria B, Level 4

l EN61000-4-5 (Surge), Criteria B, Level 2

l EN61000-4-6 (CS), Criteria B, Level 2

l En61000-4-8 (PFMF), Criteria A, Level 3

l IEC60068-2-27

l EN50121-4

l Freefall：IEC 60068-2-32

應用范圍：

電力、交通、能源、廠礦、監控及工業控制等領域。
