北京穩聯技術MODBUS轉EtherNet/IP網關基本說明：

穩聯技術WL-ABC2001實現MODBUS轉EtherNet/IP功能，將MODBUS接口設備接入EtherNet/IP網絡，可連RS232/RS485接口的設備到PROFINET網絡。典型的串行應用：將變頻器，傳感器，執行器，人機界面，條碼掃描器，RFID讀取器，和工業稱重設備等接入到EtherNet/IP網絡。

北京穩聯技術MODBUS轉EtherNet/IP網關產品亮點：

1、配置簡單方便，用戶不需要了解EtherNet/IP和MODBUS技術細節，不需要任何編程操作就可以對網關進行配置；

2、數據的吞吐量更大，500字節輸入數據+500字節輸出數據；

3、RS485接口可設置成不同參數（波特率，奇偶校驗），滿足設備的多種連接；

4、雙路TCP接口，具有交換機功能，現場連接更加方便直接；

5、調試方便：提供調試配置軟件，支持雙向數據監視、支持命令狀態監視等；

北京穩聯技術MODBUS轉EtherNet/IP網關產品簡介：

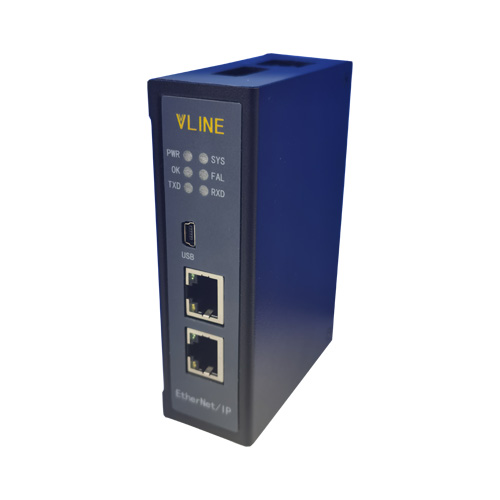

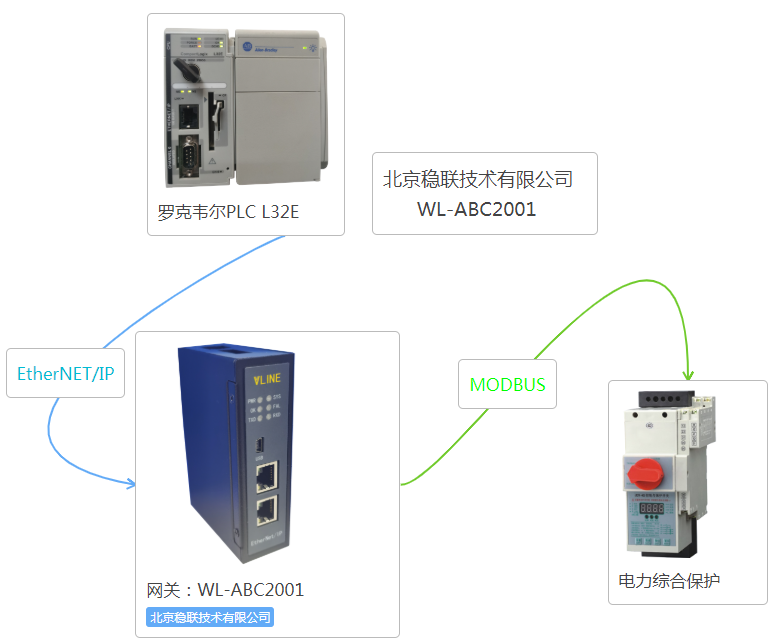

該產品訂貨號：WL-ABC2001，該MODBUS轉EtherNet/IP網關是串口轉PROFINET網關的一種，具備大數據量通訊能力，500字節輸入數據+500字節輸出數據。網關在EtherNet/IP一側是從站（服務器），在串口一側物理接口有RS-485或-232兩種，支持MODBUS/RTU主站或從站協議（從站請購買時提前聯系供應商）。該MODBUS轉EtherNet/IP網關MODBUS一側做主站時可用于一對多集成MODBUS RTU設備，形成MODBUS子網并連接到EtherNet/IP，實現EtherNet/IP控制器監控MODBUS設備的技術要求。網關MODBUS一側做從站時可用于將其他MODBUS主站（如PLC/DCS）以及它的從站數據傳輸?shù)?/span>EtherNet/IP控制器。該MODBUS轉EtherNet/IP網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在配置軟件中對網關進行簡單配置，即可實現MODBUS轉EtherNet/IP網關的通訊功能。

北京穩聯技術MODBUS轉EtherNet/IP網關MODBUS接口技術指標：

1、1路MODBUS接口，支持MODBUS/RTU協議,支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼；

2、波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可選；校驗位(8位無校驗1停止位、8位偶校驗1停止位、8位奇校驗1停止位、8位無校驗2停止位)可選；

3、網橋控制字可靈活控制MODBUS報文發送：周期發送（發送間隔、等待間隔可選）、事件觸發發送。可嚴格控制MODBUS寫（05H、0FH、10H）命令發送，可選：寫命令使能/禁止、數據變化發使能/禁止等功能；

4、網關狀態字可反映網關MODBUS通信狀態和串口的通信狀態；

5、最多可連接32個Modbus設備，共128條命令；

北京穩聯技術MODBUS轉EtherNet/IP網關EtherNet/IP接口技術指標：

1、2路RJ45以太網接口，支持100BASE-TX，全雙工通信，MDI/MDIX自偵測；

2、集成以太網交換機，方便鏈接多個EtherNet/IP設備；

3、符合Edition3.1&Edition1.24規范；
