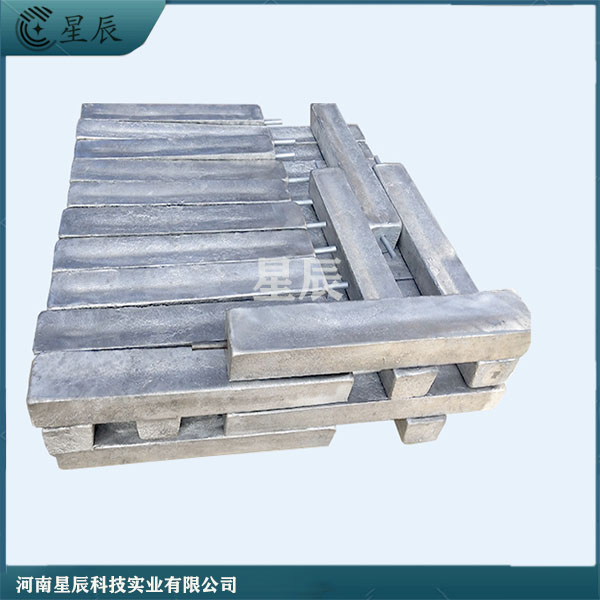

1.產品說明： 預包裝鎂合金犧牲陽極（預包裝鎂陽極）主要由一只鎂陽極和熱收縮套管、電纜線組成，陽極體采用在陽極體周圍裝上所要求成份的填包料。
鎂合金犧牲陽極是為了保證陰極保護工程施工質量以及簡化現場施工程序而開發的，施工方便快速、將原來在施工現場進行的操作在工廠里完成，保證了陽極地床的施工安裝質量。
訂購時請告知鎂陽極規格、所需帶電纜的規格和長度。（常規所帶電纜為VV-1KV/1*10mm2）。
2.常用鎂合金犧牲陽極規格型號 品名 | 型號 | 裸鎂陽極重kg | 規格(長×寬×高mm) | 鎂合金犧牲陽極 | MG-4 | 4±0.2 | 350×(75+85) ×80 | 鎂合金犧牲陽極 | MG-8 | 8±0.2 | 700×(75+85) ×80 | 鎂合金犧牲陽極 | MG-11 | 11±0.3 | 700×(90+100) ×90 | 鎂合金犧牲陽極 | MG-14 | 14±0.3 | 700×(100+110) ×105 | 鎂合金犧牲陽極 | MG-22 | 22±0.5 | 700×(130+150) ×125 |
3.鎂合金犧牲陽極填包料配方 填包料配方，重量% | 適用條件 | 石膏粉
（CaSo4.2H2o） | 工業
硫酸鈉 | 工業
硫酸鎂 | 膨潤土 | 50 | 0 | 0 | 50 | ≤20Ω.m | 25 | 0 | 25 | 50 | ≤20Ω.m | 75 | 5 | 0 | 20 | ≥20Ω.m | 15 | 15 | 20 | 50 | ≥20Ω.m | 15 | 0 | 35 | 50 | ≥20Ω.m |
D型高電位鎂合金犧牲陽極 1、產品介紹 我公司研發生產的高電位鎂合金犧牲陽極（簡稱：高電位鎂陽極），按照 ASTM97-98 標準生產。使用高純鎂材料生產，采用特定的生產工藝，鎂合金犧牲陽極有良好的電化學性能。在陰極保護過程中，鎂合金犧牲陽極消耗均勻，因此使用壽命更長。在實際的使用過程中，實際測量工作電位介于–1.8v 到 -1.85v 之間，因此對目標結構保護效果更為明顯。 在電阻率大于 8000Ω.cm 的土壤中建議使用高電位鎂合金犧牲陽極。
2、鎂合金犧牲陽極化學成分 陽極 | 鋁 (max) | 錳 | 硅 (max) | 銅 (max) | 鎳 (max) | 鐵 (max) | 其他金屬雜質(max) | 其他雜質總和 | Mg-Mn | 0.01 | 0.50-1.30 | 0.05 | 0.02 | 0.001 | 0.03 | 0.05 | 0.30 |
3、鎂合金犧牲陽極電化學性能 開路電位 (-V) | 閉路電位 (-V) | 實際電容量(A.h/kg) | 電流效率 (%) | 1.70-1.75 | 1.58-1.62 | 1,100 min | 50 min |
4.鎂合金犧牲陽極規格型號 D型高電位鎂陽極規格
型號
| 重量Kg(ib) | 鎂犧牲陽極mm(inch) | A | B | C | 9D2 | 4.082(9) | 69.9(23/4) | 549.3(215/8) | 76.2(3) | 14D2 | 6.350(14) | 69.9(23/4) | 850.9(331/2) | 76.2(3) | 20D2 | 9.072(20) | 69.9(23/4) | 1212.9(473/4) | 76.2(3) | 9D3 | 4.082(9) | 88.9(31/2) | 352.4(137/8) | 95.3(3 3/4) | 17D3 | 7.711(17) | 88.9(31/2) | 641.4(251/4) | 95.3(3 3/4) | 32D5 | 14.515(32) | 139.7(51/2) | 504.8(197/8) | 146.1(5 3/4) | 48D5 | 21.772(48) | 139.7(51/2) | 765.2(301/8) | 146.1(5 3/4) | 60D4 | 27.216(60) | 114.3(41/2) | 114.3(41/2) | 1460.5(57 1/2) |
S型高電位鎂合金犧牲陽極規格
型號
| 重量 | 鎂合金犧牲陽極規格 英寸(豪米) | A | B | C | D | 3S3 | 1.4(3) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 4.7(119.4) | 5S3 | 2.3(5) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 7.7(195.6) | 9S2 | 4.1(9) | 2 4/5(71.1) | 2(50.8) | 2(50.8) | 28(711.2) | 9S3 | 4.1(9) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 13.6(345.4) | 17S2 | 7.7(17) | 2 4/5(71.1) | 2(50.8) | 2(50.8) | 52.5(1333.5) | 17S3 | 7.7(17) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 25.6(650.2) | 17S4 | 7.7(17) | 4(101.6) | 3 1/5(81.3) | 4(101.6) | 18(457.2) | 20S2 | 9.1(20) | 2 4/5(71.1) | 2(50.8) | 2(50.8) | 62(1574.8) | 32S3 | 14.5(32) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 47(1193.8) | 32S5 | 14.5(32) | 5(127.0) | 4 1/5(106.7) | 5(127.0) | 21.2(538.5) | 40S3 | 18.1(40) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 60(1524.0) | 48S5 | 21.8(48) | 5(127.0) | 4 1/5(106.7) | 5(127.0) | 31.5(800.1) | 60S4 | 27.2(60) | 4(101.6) | 3 1/5(81.3) | 4(101.6) | 62(1574.8) |
C型高電位鎂合金犧牲陽極規格
型號
| 直徑 | 高電位鎂陽極L(mm) | AZ63鎂陽極L(mm) | 重量 (Kg) | C25 | 75 | 336 | 325 | 2.56 | C36 | 114 | 202 | 193 | 3.7 | C41 | 114 | 230 | 220 | 4.2 | C77 | 114 | 431 | 412 | 7.8 | C100 | 114 | 560 | 536 | 10.2 | C145 | 146 | 494 | 472 | 14.7 | C227 | 178 | 520 | 497 | 22.9 | C274 | 114 | 1528 | 1462 | 28.2 |
高電位鎂陽極應用 鎂是電化學陰極保護工程中常用的一種犧牲陽極材料，具有較高的化學活性，它的電極電位較負，驅動電壓高此外，同外加電流陰極保護系統一樣子，陽極與管道之間不應有金屬構筑物。犧牲陽極埋設深度以陽極頂部距離地面不少于1m為宜。在地下水位低于3m的干燥地帶，陽極應埋設得相對深～些。在河流中，犧牲陽極應當埋在河床中相對safe的高度，防止河水的沖刷造成陽極的破壞，影響使用。 棒狀鎂鋅復合犧牲陽極產品介紹： 鎂鋅復合陽極為棒狀，規格為 Ø108mm×950mm，單支重量為 41kg，其中鎂合金陽極層厚度為12mm、鋅合金陽極層厚度為36mm。星辰鎂鋅復合陽極連接電纜為 VV-0.6/1kV 1×10mm2，長度可定制。填包料配方（質量百分比）：石膏粉：膨潤土：工業硫酸鈉=75：20：5 產品說明： 預包裝鎂合金陽極：是我公司為適應工程建設高節奏、高效率的施工要求，在以往單支犧牲陽極的基礎上，輔以套裝配件組裝而成。使顧客施工更方便，滿足顧客需求。套裝鎂合金陽極，由犧牲陽極1支，一根VV1*10mm2電纜若干米，填包料若干公斤，棉布口袋1條，塑料編織袋1條組成。裸陽極和電纜連接，連接部位用環氧樹脂密封，然后加填充料封裝在棉布袋里。組裝鎂陽極的質量指標為：電纜連接電阻低，電纜連接強度高。河南星辰科技實業有限公司 （陽極填充料可以改shan陽極周圍的環境，確保穩定良好的電流效率；降低陽極接地電阻，增加陽極輸出電流；陽極腐蝕產物溶解均勻，降低陽極極化率；吸收周圍土壤水分，保持陽極四周較久濕潤；提高電流效率，延長陽極使用壽命。）用于埋地管線、儲罐外壁及其他地下金屬結構 常用犧牲陽極型號規格： 型號 | 規格 長×（上底+下底）×高 | 重量 | MG-22 | 700×(130+150)×125 | 22.0 | MG-14 | 700×(120+100)×102 | 14.0 | MG-11 | 700×(110+90)×88 | 11.0 | MG-8 | 700×(95+75)×75 | 8.0 | MG-4 | 350×(95+75)×75 | 4.0 | MG-2 | 350×(55+60)×55 | 2.0 |
注：還可根據用戶要求設計生產。 產品型號：MgAZ63 MG-22、MG-14、MG-11、MG-8、MG-4 以上的鎂合金犧牲陽極也可以經組裝后提供給客戶。裸陽極和電纜連接，連接部位用環氧樹脂密封。然后加填充料封裝在棉布袋里。 本著環寶的理念，我公司提供的產品都可回收利用，或容易被環境所分解的。不含有毒有害物質。常用的電纜絕緣/護套類型有：PVC/PVC,XLPE/PVC,HMWPE。電纜規格有：6平方毫米和16平方毫米。 填充料的構成為：（1）石膏粉：75%（2）膨閏土：20%（3）無水硫酸納：5% （4）在混合罐中充分攪拌。 組裝鎂陽極的質量指標為： 電纜連接電阻：小于0.0010hm 電纜連接強度：超過組裝陽極重量的5倍以上。
|
