真空鍍膜機

設備構成

離子鍍膜設備根據用戶要求，主要針對裝飾鍍膜，適用于各類中小尺寸的工業產品，如表殼表帶、眼鏡架、建筑五金（如門把手）、衛浴潔具、箱包飾品、燈飾、鋼筆配件和工藝手飾等。通過對工件表面在物理、化學、機械、顏色和光澤等方面的改性，達到裝飾的效果。

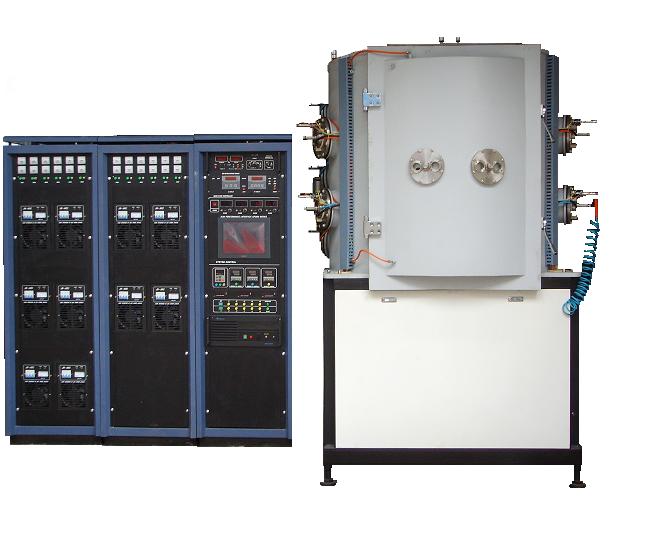

  本套設備由真空室，真空系統，系統控制柜和電源柜組成。

a.     真空室包括：桶體，底座，轉架和約十個弧源。

b.    真空系統包括：擴散泵，羅茨泵，機械泵和真空管道。

c.    系統控制柜包括：六層電器控制機箱和電源。

d.    電源柜包括：十臺弧電源。.

設備參數

a.     極限真空度: 1×10^-3Pa。

b.    抽速：<15分鐘（從大氣-3×10^-2Pa）

c.    小弧源直徑：100mm

d.    小弧源數量：10個

e.    小弧源電流(鈦靶)，帶自動引弧裝置：50-100A

f.    脈沖偏壓電源: 轟擊時1000V，15A

g.    鍍膜時: 150V, 40A

h.    烘烤電源功率:10KW

i.    三路供氣系統: 三支質量流量計供氣

j.    工件轉速:公轉，1-2

k.    電控特點:手動操作或自動

應用范圍

可進行下列各種涂層加工：

a.        氮化鈦(TiN)：硬度為2300～2500HV，磨擦系數為0.65，顏色是金黃色。

b.       氮化鋯(ZrN)：硬度為2000～2300HV，磨擦系數為0.55，顏色是青黃色。

c.        氮化鉻(CrN)：硬度為2000～2300HV，磨擦系數為0.5，顏色是銀色。

d.       碳氮化鈦(TiCN)：硬度為3000～3500HV ，磨擦系數為0.5，顏色是紫色。

e.        氮化鈦鋁(TiAlN)：硬度為2400～2600HV ，磨擦系數為0.68，顏色是青銅色。
