| 適用范圍 |
|
■1區、2區危險場所。
■ⅡA、ⅡB IIC類爆炸性氣體環境。
■注：要求IIC類時注明.
|
 |
| 型號含義 Main technical parameters |
 |
| 主要技術參數 |
回路數 額定電壓(A) 總開關電流(A) 支路電流(A) 防爆標志 防護等級 防腐等級
Circuit number Rated voltage Main current Branch current Ex-mark Protection grade Corrosion-proof grade
Exde II BT6 IP54
2,3,4,6,8 380 ≤400 ≤160 *Exde II CT6 *IP55 WF1 |
| 產品特點 Features |
■適合于控制多臺電動機,還可以照明或儀表配出電源.
■鑄鋁合金或鋼板焊接外殼,表面噴塑.
■內裝元件可根據用戶要求選配.
■可在箱面或遠控操作,也可兩地操作.
■具有過載,短路,失壓保護.
■鋼管或電纜布線均可.
■符合GB3836-2000,IEC60079標準要求. |
| 訂貨須知 |
訂貨時請將支路數及各支路對應
的電流,進出線口數量及相應的
方向,規格要求明確,如有總開關
并注明總開關的電流大小或提供
圖紙. |
| 產品結構 |
規格 內裝元件 結構類型 備注
Specification Inner components Struchre type Remark
小型斷路器交流接觸器,萬能轉換 采用模塊式結構,
支路電流 開關,熱繼電器. 實現多回路自由組合.
小于63A *可根據要求加裝,電流表和互感器. Modular structure, 進線線口數量及
Branch current not MCB,AC Contactor Seletor, several ciruits can 規格根據
more than 63A thermal relay.Possible to add be freely combined. 用戶要求制定
ammeter and CT as requird. Inlet number and
specification are
determined by user.
塑殼斷路器,交流接觸器,萬能轉 采用大殼體組合
支路電流 換開關,熱繼電器. Big enclosure
大于63A MCCB,AC Contactor, combined.
Branch current selector,thermal relay. |
| 外形及安裝舉例 Outline and mounting example |
 |
|

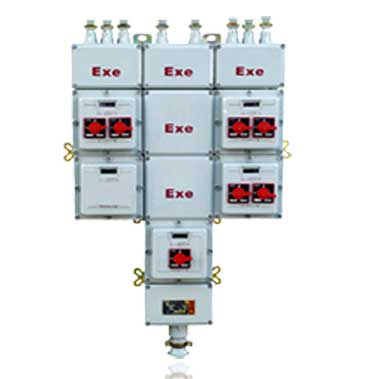

| 外形示意圖(IIB) 6回路Outline sketch six circuits |
外形示意圖(IIC)6l回路Outline sketch six cicrcuits |
| |
|
| 一回路 二回路 一回路 二回路 |
一回路 二回路 一回路 二回路 共同控制回路圖 |
| |
Sketchof together-controlledcircuit | |
