型    號

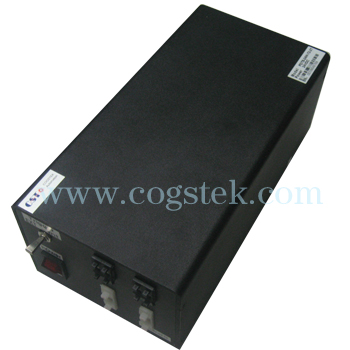

SPS-3012/SPS-3024

輸入電源

100~240VAC±10%(50/60HZ)

輸入電流

最大峰值1.5A

輸    出

SPS-3012: 最大18V DC 8.1A（最大負載的峰值）

SPS-3024: 最大48V DC 4.3A（最大負載的峰值）

涌入電流

15A

適用的燈

兩個通道總共：最大27W

（參考貼在LED燈上的序列號標簽）

觸    發

觸發模式：

INT(internal trigger):0.7KHZ 脈寬為10us~100us。

(一般用于預先定位，例如LED燈的位置和連接)

EXT(external trigger):

光耦輸入電流最大5mA

脈沖寬度：最小20us

上升/下降沿：最大10us

燈光占空比：最大7%

燈光脈寬

10us~990us

燈光的脈寬=脈寬×10us×Control(%)(10%~100%)

脈寬：0~99×10us

控制：10~100%（步進為10%）

燈光延遲時間

最大15us

觸發忽略時間

觸發信號輸入的時間間隔為設定脈寬的14.2的倍數，不足則忽略。

連接接頭

輸出  SMP-02V-BC(JST制造)   SPS3012

      SMP-03V-BC(JST制造)   SPS3024

輸入  Dsub25P(Plug)

觸發輸出

內部光耦導通：低電平，脈沖輸出

過流保護輸出

SPS-3012:峰值大于8.5A

SPS-3024:峰值大于6.0A

則激活保護輸出。

當檢測過流時，前面板的錯誤指示燈（紅色）閃爍，先關閉電源，然后再開啟電源復位。

操作環境

限定在室內環境

-溫度：0~40℃   濕度：20~85%RH(沒有霧化的情況)

-海拔高度：最高2000米

-污染指數：2

-設備等級：I

-過電壓類別：II

存放環境

溫度：-20℃~60℃ 濕度：20~85%RH(沒有霧化的情況)

重    量

最重1.2公斤

附    件

2米長帶有地線端的3端電源線。

外部連接接頭，外殼罩

說明書，保修單
