一、概況

本儀器是一種先進的測量介質損耗（tgδ）和電容容量（Cx）的儀器，用于工頻高壓下，測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）。它淘汰了QSI高壓電橋，具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓，抗干擾能力強， 測試時間短等優點;另外,本儀器針對電容式電壓互感器(CVT)試驗困難的特點,增設了自激法測試,無需外接標準電容器、調壓器,使得測試非常簡單可靠,是我廠的第四代智能化介質損耗測試儀。

二、技術指標

1、環境：-5℃~40℃（液晶屏應避免長時間日照）

  2、相對濕度：30%~70%

  3、供電電源：電壓：220V±10%，頻率50±1Hz

  4、外形尺寸：長*寬*高=450mm*340mm*360mm

  5、重量：16kg

  6、輸出功率：1KVA

  7、顯示分辨率：3位、4位（內部全是6位）

  8、測試方法：正接法、反接法、外接試驗電壓法、自激法

  9、測量范圍：內接試驗電壓：≤60000PF

               外接試驗電壓：由外接試驗變壓器輸出功率而定

 10、基本測量誤差：

            介質損耗（tgδ）：2%±0.09%

電容容量（Cx）：1.5%±2pF

三、結構

儀器為升壓與測量一體化結構，輸出電壓0-10kV任意可調，以適應各種需要，在測量時無需任何外部設備。接線與QSI電橋相似，但比其方便。

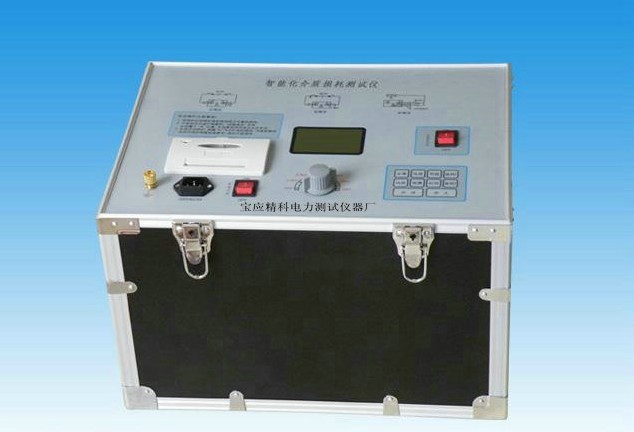

圖（一）是儀器面板結構圖，各功能鍵有關使用方法，將在使用方法中具體介紹。

圖（二）在儀器側部，按一下倉門（PUSH）,將自動打開，為儀器測試接線插孔示意圖，該部位，在儀器工作時將產生高電壓，使用時須小心謹慎。
