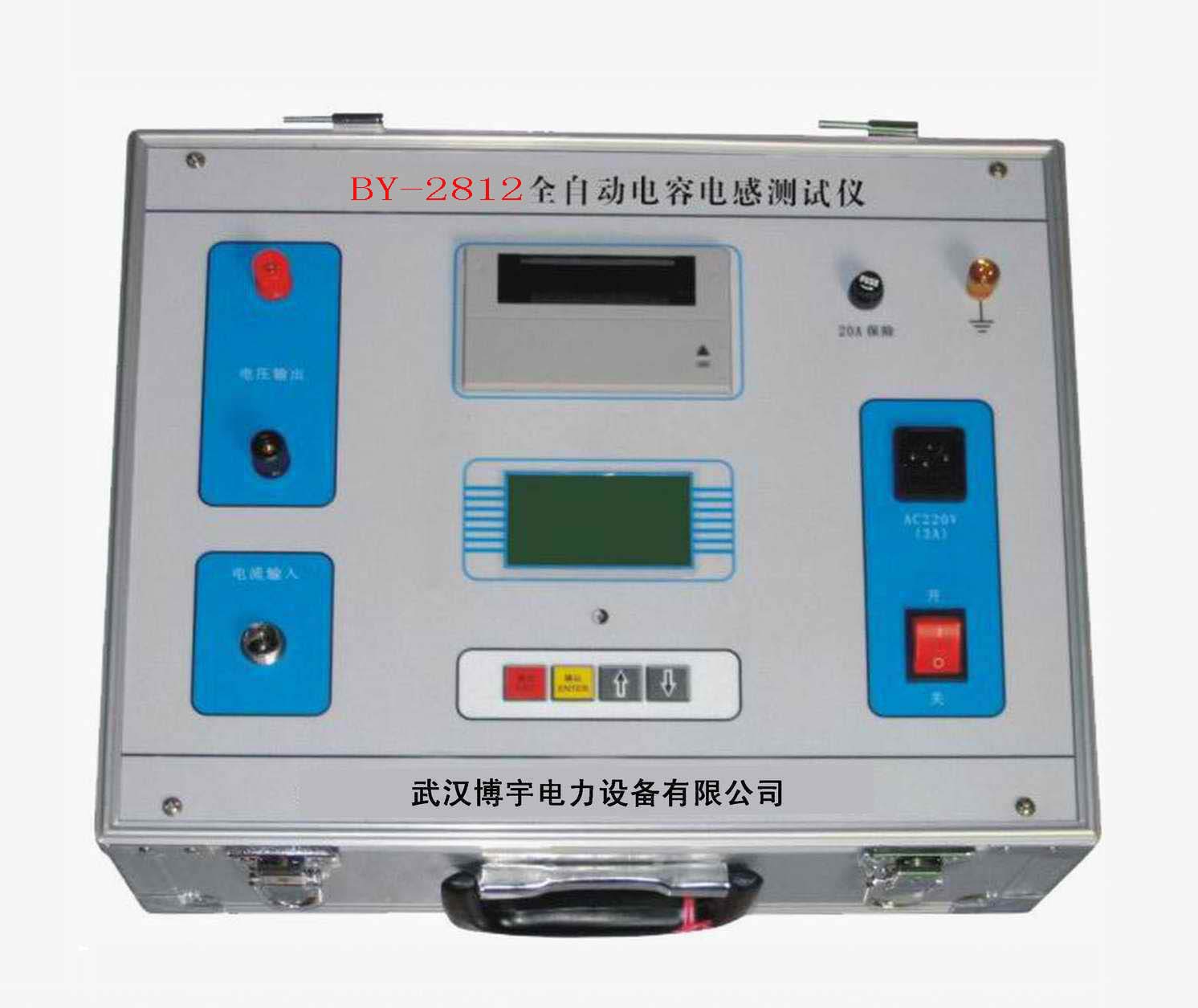

產品簡介BY-2812型全自動電容電感測試儀是在無功補償裝置專家工作組的指導下，針對變電站現場測量并聯電容器組中的單個電容器電容值時存在的問題而專門研制的，它著重解決了以下問題： (1) 現場測量單個電容器需拆除連接線，不僅工作量大而且易損壞電容器； (2) 電容表輸出電壓低而導致故障檢出率低。 (3) 測量電抗器的電感 該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。

防電容器裝置事故的技術措施”中規定：對高壓并聯電容器部分，應定期進行電容器組單臺電容器電容量的測量，推薦使用不拆連接線的測量方法，避免因拆裝連接線導致套管受力而發生套管漏油的故障。

專門針對變電站現場測量并聯電容器組、SCV裝置中的單個電容器電容值時存在的問題而專門研制的，它具有以下功能：

* 不拆線測量并聯及集合式電容器單只電容量或整組電容量。

* 不拆線測量電抗器、阻波器的電感。

* 不拆線測量變壓器的入口電容、發電機入口電容等。

* 具有并聯（放電）電阻值測量功能

* 能彌補電容表輸出電壓低而導致故障檢出率低的問題。

* 同步顯示電壓及電流波形和相位，計算被測電容器功率損耗。

技術參數：

1、電容量量程：0.2μF ～ 2,000μF；

     容量范圍：5 ～ 20,000 kvar；

     測量精度：1.5%；

     分辨率： ±1.0%rdg；

2、電感量程：1mH ～ 9.99H；測量精度：1.5%±2個字

3、輸出測量電壓：26V/500VA；50Hz；

4、顯示方式 ：大屏幕液晶顯示屏全漢字輸出，TPμp-40面板式熱敏打印機

5、外形 / 重量 ：370×370×220 mm / 8 kg

6、工作條件：

     a.    環境溫度：0℃ ～ +40℃，相對濕度：≤90%.

     b.    電    源：AC 220V±10%；50Hz；

7、帶電測量耦合電容器的電流及電容量

8、量程自動轉換，存儲數據
