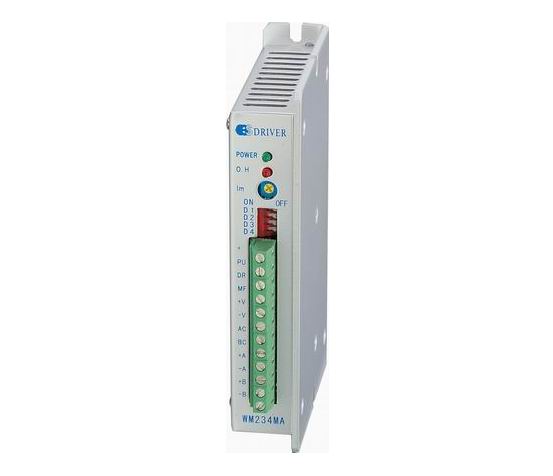

Q2HB34MA/步進電機驅動器

深圳市白山機電

產品型號:	Q2HB34MA
產品價格:	價優
產品品牌:	白山

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：成政

所在區域：	廣東.深圳
辦公地址：	廣東省深圳市福田區福虹路世貿廣場B座703D
郵　　編：	518000
電　　話：	0755-83681167
移動電話：	13826593065
傳　　真：	0755-83681143
電子郵件：	like750@126.com

公司主頁：	http://www.bs-motor.cn

詳細描述:

<noscript id="uyymt"><samp id="uyymt"></samp></noscript>

<pre id="uyymt"><strike id="uyymt"></strike></pre>

<label id="uyymt"></label>

<span id="uyymt"></span>

Q2HB34MA(B)為等角度恒力矩細分型驅動器，驅動電壓DC12-40V，適配6或8出線，電流在3A以下，外徑42-86mm的各種型號二相混合式步進電機。該驅動器內部采用獨特的控制電路，用此電路可以使電機噪音減小，電機運行更平穩，電機的高速性能可提高30％以上，而驅動器的發熱可減少50％。廣泛運用于雕刻機、激光打標機、激光內雕機等分辨率較高的小型數控設備上。

特點

◆ 高性能、低價格

◆ 設有4檔等角度恒力矩細分，最高64細分

◆ 最高反應頻率可達200Kpps

◆ 步進脈沖超過100ms時，線圈電流自動減半

◆ 雙極恒流斬波方式

◆ 光電隔離信號輸入/輸出

◆ 驅動電流從0.5A/相到3A/相連續可調

◆ 單電源輸入，電壓范圍：DC12-40V

工作電流設定示意圖

驅動器接線示意圖

功能設定示意圖

輸入信號波形時序圖

！注意

1、千萬不要將電源接反，輸入電壓不要超過DC40V。

2、輸入控制信號電平為5V，當高于5V時需接限流電阻。

3、驅動器溫度超過70度時故障指示燈O.H亮，驅動器停止工作，直到驅動器溫度降到50度，驅動器自動恢復工作，出現過熱保護請加裝散熱器。

4、此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。

Q2HB34MA細分設定表

STEP/REV

1600

3200

6400

12800

D4

ON

OFF

ON

OFF

D3

ON

ON

OFF

OFF

Q2HB34MB細分設定表

STEP/REV	400	1000	2000	4000
D4	ON	OFF	ON	OFF
D3	ON	ON	OFF	OFF

<SPAN lang=EN-U
