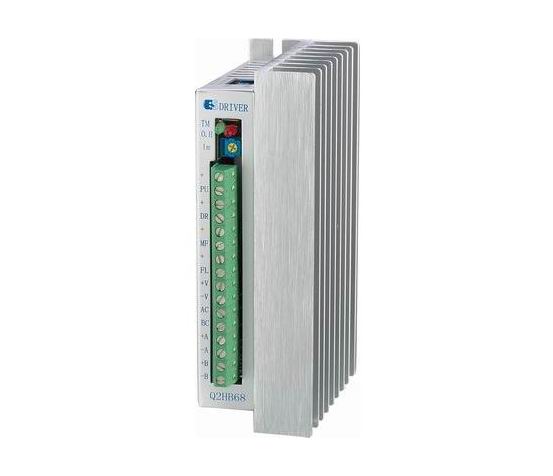

Q2HB68MC/步進電機驅動器

深圳市白山機電

產品型號:	Q2HB68MC
產品價格:	價優
產品品牌:	白山

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：成政

所在區域：	廣東.深圳
辦公地址：	廣東省深圳市福田區福虹路世貿廣場B座703D
郵　　編：	518000
電　　話：	0755-83681167
移動電話：	13826593065
傳　　真：	0755-83681143
電子郵件：	like750@126.com

公司主頁：	http://www.bs-motor.cn

詳細描述:

Q2HB68MC（D）為等角度恒力矩細分型驅動器，驅動電壓DC24-80V，適配6或8出線、電流在6A以下、外徑57-86mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、激光打標機，激光內雕機等分辨率較高的小型數控設備上。

特點

● 高性能、低價格

● 采用獨特的控制電路

● 設有12/8檔等角度恒力矩細分，最高200細分

● 最高反應頻率可達200Kpps

● 步進脈沖停止超過100ms時，線圈電流自動減半

● 雙極恒流斬波方式

● 光電隔離信號輸入/輸出

● 驅動電流從0.5A/相到6A/相連續可調

● 單電源輸入，電壓范圍：DC24-80V

功能設定示意圖

驅動器接線示意圖

工作電流設定示意圖

輸入信號波形時序圖

！注意

1、千萬不要將電源接反，輸入電壓不要超過DC80V；

2、輸入控制信號電平為5V，當高于5V時需接限流電阻；

3、驅動器溫度超過70度時驅動器停止工作，故障指示燈O.H亮，直到驅動器溫度降到50度，驅動器自動恢復工作。出現過熱保護請加裝散熱器；

4、此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機；

5、過流（負載短路）故障指示燈O.H亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復；

6、欠壓（電壓小于DC24V），故障指示燈O.H亮。

Q2HB68MC細分設定表

細分?jǐn)?shù)

1

2

4

5

8

10

20

25

40

50

100

200

200

200

200

200

D0

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON
&l
