AT91SAM9263開發套件提供linux與wince 深圳市英貝德科技有限公司


AT91SAM9263開發套件提供linux與wince
產品型號: EBD9263
產品價格: 價優
產品品牌: ATMEL

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 詹小姐
所在區域： 廣東.深圳
辦公地址： 深圳市福田區彩田南路2006號，深圳青年大廈501室
郵　　編： 518033
電　　話： 0086-755-81135103
移動電話： 13530304071
傳　　真： 沒填
電子郵件： ruiyi.zhan@embedall.com
公司主頁： http://www.embedall.com

詳細描述:

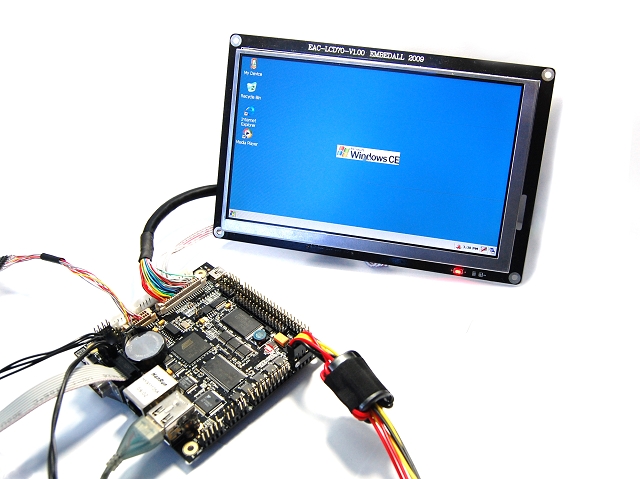

EBD9263 開發板

Embedded Development Board
AT91SAM9263 處理器評估板
EBD9263 是英貝德科技推出的AT91SAM9263處理器評估產品。其可支持WINCE/Linux操作系統的開發調試。 板上擴展功能采用經典電路設計，提供相關源文件供評估參考。英貝德科技提供完善的技術支持服務。
現EBD9263開發板特惠期，贈送EAC_LCD70T液晶屏模塊1片。
豐富功能擴展
AT91SAM9263B ARM9 240MHz，64MB SDRAM，2~4MB DataFlash，
256MB NandFlash，3×UART，2×USB Host，10/100Mbps網絡，1×CAN-Bus，
音頻輸入/輸出，JTAG調試接口，LCD觸摸屏，CF卡擴展，12V/5V電源
功能特征
類型
功能
參數
處理器
CPU
AT91SAM9263，ARM9，240MHz
RAM
SDRAM
64MB
ROM
DataFlash
4MB
NandFlash
256MB大容量電子盤
通信接口
TTL電平
或RS232
COM0：RS232 / TTL / IrDA
COM_D_1_2：2路RS232 /2路TTL /2路IrDA和1路RS232
EX_COM:4路TTL/4路RS232
以太網絡
10/100Mbps以太網絡
USB Host
2路USB2.0 Host(FULL SPEED)控制器
USB Device
1路USB2.0 Device控制器
顯示設備
LCD接口
支持最大分辨率1024×768像素，顏色位數16位/24位,軟件可配置
輸入/輸出
設備
觸摸屏幕
4線或5線 電阻式觸摸屏
陣列鍵盤
8×8矩陣鍵盤
AUDIO
AC’97音頻標準，帶輸入和輸出
擴展總線
CAN總線
1路CAN總線(非光隔)
存儲擴展
CF卡
支持IDE模式(目前測試最大到2G BYTES)
控制接口
GPIO
50個獨立GPIO(可復用為4×SPI/4×PWM)
面板接口
復位鍵
復位按鈕（接口引出形式）
指示燈
電源指示燈（接口引出形式）
蜂鳴器
蜂鳴器（接口引出形式）
其它配置
看門狗控制器
外置看門狗
實時時鐘（RTC）
獨立實時時鐘模塊，設有備用電池
指示燈(LED)
CPU狀態指示燈、電源指示燈
系統電源
標準計算機AT電源輸入，12V和5V (±5%)


linux軟件資源
軟

件

資

源
操作系統
提供LINUX操作系統源代碼，版本號為 Linux 2.6.24。
Boot Loader
提供U-Boot程序源代碼，版本號為U-Boot。
提供DataFlash啟動引導程序源代碼DataFlashBoot。
編程器
提供LINUX操作系統編譯器arm-linux-gcc-3.4.5-glibc-2.3.6。
驅動程序
提供LINUX環境下Qtopia、USB Host、USB鍵盤、USB鼠標、CF卡、以太網功能的驅動程序（已經植入LINUX源代碼中）。
使用說明書
提供開發板硬件說明、使用方法說明、常見問題與解答、U-Boot介紹、產品功能測試方法的一系列文本資料。
技術手冊
提供本產品所使用的主要芯片之官方技術手冊，方便您對芯片的評估。
電路原理圖
提供本產品PCB制作所使用的PDF格式的電路原理圖。

WINCE軟件資源
軟

件

資

源
操作系統
提供WINCE操作系統源代碼，版本號為WINCE 5.0。
Boot Loader
提供E-BOOT程序源代碼(內置于WINCE BSP中）。
提供DataFlash啟動引導程序源代碼FirstBoot。
驅動程序
提供WINCE環境下USB Host、USB鍵盤、USB鼠標、CF卡、以太網功能的驅動程序（已經植入WINCE BSP源代碼中）。
使用說明書
提供開發板硬件說明、使用方法說明、常見問題與解答、產品功能測試方法的一系列文本資料。
技術手冊
提供本產品所使用的主要芯片之官方技術手冊，方便您對芯片的評估。
電路原理圖
提供本產品PCB制作所使用的PDF格式的電路原理圖。

服

務
全國代理
您可以在英貝德指定的代理商處購買產品并獲得服務。
產品保修
自購買之日起提供12個月的免費維修服務，其包括自然損壞的維修。詳情請見“服務中心”頁面或產品保修卡內說明。（贈品不在保修范圍之內）
技術支持
自購買之日起提供12個月的免費技術支持服務，包括開發板使用中的問題解答�？赏ㄟ^(guò)電話、電郵、傳真、即時聊天工具實現技術支持服務。詳情請見“服務中心”頁面或產品保修卡內說明。
升級服務
自購買之日起12個月內可獲得資料版本免費升級服務。

機
械
參
數
應用級別
商業級（本產品主要元器件均采用商業級別，適用于一般評估環境）
PCB
本產品采用8層PCB板層，焊盤采用防氧化鍍金工藝
工作電源
輸入電源：DC 12V/5V（±0.5V）
系統功耗
TBD
機械尺寸
96mm×90mm（最大）
工作環境
工作溫度：0~70℃

包

裝

內

容
EBD9263開發板
1塊
產品主體，包括各功能元器件的PCB電路板。
EAC_LCD70T
1塊
7英寸TFT真彩液晶顯示屏模塊。（優惠期間贈品）
RS232串口連接線
1條
可直接連接本產品與PC機或RS232設備接口（9針，交叉）。
USB連接線
1條
可直接連接本產品與PC機的USB接口（A-B型USB設備線）。
以太網連接線
1條
可直接連接本產品與PC機的網絡接口（RJ45，交叉線）。
電源轉接板及適配器
1個
為系統提供電源（AC 220V 50Hz IN – DC 12V OUT，2A）。
產品資料光盤
1張
本產品提供的所有軟件資料均保存在光盤里（CD-ROM）。
產品保修卡
1張
產品保修憑證、裝箱清單及售后服務說明。
配件包
1包
含有短路子、腳釘若干，觸摸屏用手寫筆1支。

附
加
設
備
Magic-ICE仿真器
支持ARM7TDMI、ARM920T、ARM926E等核心的并口硬件仿真器。
EBDLCD35T
3.5英寸TFT真彩液晶顯示屏模塊（含觸摸屏）。可配合開發圖型界面產品。
EBDLCD64T
6.4英寸TFT真彩液晶顯示屏模塊（含觸摸屏）�？膳浜祥_(kāi)發圖型界面產品。
