類別 |
功能 |
描述 |
|
|
|
硬
件
資
源 |
CPU |
AT91SAM9261S微處理器，主頻為200MHz，LFBGA217封裝。 |
|
SDRAM |
具有64M字節SDRAM芯片組，作為系統運行的RAM空間。 |
|
DATA FLASH |
采用2/4M字節DataFlash芯片AT45DB161/321作為啟動程序的存儲。 |
|
NAND FLASH |
采用64M字節NandFlash芯片K9F1208作為操作系統和用戶數據的存儲。 |
|
調試串口（DBGU） |
采用MAX3232轉換的一路串口用于系統調試，也可用于串口通信功能。 |
|
USB接口 |
UHP |
2路，CPU內部集成的USB Host功能，可連接USB設備（如鍵盤、U盤）。 |
|
UDP |
1路，CPU內部集成的USB Device功能，可實現數據下載和功能開發。 |
|
以太網絡 |
采用DM9000芯片實現1路10/100M網絡功能。 |
|
CAN總線 |
采用SPI總線擴展的1路CAN總線功能，支持CAN2.0A/B協議。 |
|
CF卡 |
采用CPLD芯片EPM7064擴展的1路CF功能，I/O口模擬的標準IDE模式。 |
|
LCD接口 |
CPU內部LCD控制器接口，支持18位RGB數據接口的LCD模塊。 |
|
RS232總線 |
共2路RS232，一路為3線式，一路為5線式。 |
|
觸摸屏（TOUCH） |
外擴專用觸摸屏驅動芯片ADS7843，支持四線電阻式觸摸屏。 |
|
音頻（AUDIO） |
采用I2S總線音頻DSP芯片XWM8731擴展的音頻功能，可實現音頻開發。 |
|
實時時鐘（RTC） |
采用CPU內部實時時鐘功能，適用于電池充電的手持類設備RTC解決方案。 |
|
用戶鍵盤及LED |
預設4路獨立式鍵盤和4路LED，可輔助程序調試或直接應用。 |
|
GPIO |
采用50PIN接口引出部分數據總線和I/O接口供用戶自由擴展。 |
|
JTAG |
標準20針的JTAG調試仿真接口，可連接仿真器。 |
|
系統操作 |
設有電源開關、系統復位鍵、喚醒鍵、啟動方式選擇跳線。 |
|
|
|
軟
件
資
源 |
操作系統 |
提供LINUX操作系統源代碼，版本號為 Linux 2.6.15。 |
|
Boot Loader |
提供U-Boot程序源代碼，版本號為U-Boot 1.1.4。
提供DataFlash啟動引導程序源代碼DataFlashBoot。 |
|
編程器 |
提供LINUX操作系統編譯器armv5-linux-gcc。 |
|
測試程序 |
提供ADS環境下對PIO、LCD顯示屏、觸摸屏、CAN總線。提供LINUX環境下對音頻、液晶屏的測試程序。 |
|
驅動程序 |
提供LINUX環境下miniGUI、USB Host、USB鍵盤、USB鼠標、CF卡、以太網功能的驅動程序（已經植入LINUX源代碼中）。 |
|
使用說明書 |
提供開發板硬件說明、使用方法說明、常見問題與解答、U-Boot介紹、CLLD燒寫說明、產品功能測試方法的一系列文本資料。 |
|
技術手冊 |
提供本產品所使用的主要芯片之官方技術手冊，方便您對芯片的評估。 |
|
電路原理圖 |
提供本產品PCB制作所使用的ORCAD格式和PDF格式的電路原理圖。 |
|
CPLD程序 |
提供CPLD程序源代碼及使用說明文檔。配合CPLD燒寫板完成下載。 |
|
|
|
服
務 |
全國代理 |
您可以在英貝德指定的代理商處購買產品并獲得服務。 |
|
產品保修 |
自購買之日起提供12個月的免費維修服務，其包括自然損壞的維修。詳情請見“服務中心”頁面或產品保修卡內說明。（贈品不在保修范圍之內） |
|
技術支持 |
自購買之日起提供12個月的免費技術支持服務，包括開發板使用中的問題解答�？赏ㄟ^電話、電郵、傳真、即時聊天工具實現技術支持服務。詳情請見“服務中心”頁面或產品保修卡內說明。 |
|
升級服務 |
自購買之日起12個月內可獲得資料版本免費升級服務。 |
|
|
|
機
械
參
數 |
應用級別 |
商業級（本產品主要元器件均采用商業級別，適用于一般評估環境） |
|
PCB |
本產品采用4層PCB板層，焊盤采用防氧化鍍金工藝 |
|
工作電源 |
輸入電源：DC 5V（±0.5V） |
|
系統功耗 |
不含液晶屏：250mA 含液晶屏：300mA（最大） |
|
機械尺寸 |
170mm×141mm×36mm（最大） |
|
工作環境 |
工作溫度：0~70℃ |
|
|
|
包
裝
內
容 |

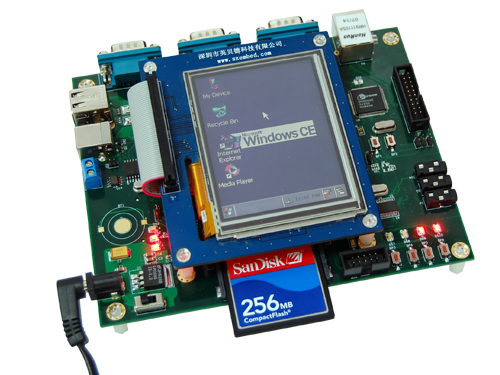

EBD9261開發板 |
1塊 |
產品主體，包括各功能元器件的PCB電路板。 |
|
EBDLCD35T |
1塊 |
3.5英寸TFT真彩液晶顯示屏模塊。（優惠期間贈品） |
|
RS232串口連接線 |
1條 |
可直接連接本產品與PC機或RS232設備接口（9針，交叉）。 |
|
并口連接線 |
1條 |
Wiggler調試板、CPLD燒寫板與PC機連接時使用。 |
|
USB連接線 |
1條 |
可直接連接本產品與PC機的USB接口（A-B型USB設備線）。 |
|
以太網連接線 |
1條 |
可直接連接本產品與PC機的網絡接口（RJ45，交叉線）。 |
|
電源適配器 |
1個 |
為系統提供電源（AC 220V 50Hz IN – DC 5V OUT，2A）。 |
|
Wiggler調試板 |
1塊 |
實現本產品JTAG仿真調試功能的工具。 |
|
CPLD燒寫板 |
1塊 |
實現本產品上的CPLD芯片程序燒寫的工具。 |
|
產品資料光盤 |
1張 |
本產品提供的所有軟件資料均保存在光盤里（CD-ROM）。 |
|
產品保修卡 |
1張 |
產品保修憑證、裝箱清單及售后服務說明。 |
|
配件包 |
1包 |
含有短路子、腳釘若干，觸摸屏用手寫筆1支。 |
|
|
|
附
加
設
備 |
Magic-ICE仿真器 |
支持ARM7TDMI、ARM920T、ARM926E等核心的并口硬件仿真器。 |
|
EBDLCD35T |
3.5英寸TFT真彩液晶顯示屏模塊（含觸摸屏）�？膳浜祥_發圖型界面產品。 |
|
EBDLCD64T |
6.4英寸TFT真彩液晶顯示屏模塊（含觸摸屏）。可配合開發圖型界面產品。 |
|
|
|
|
|
|
