概述：

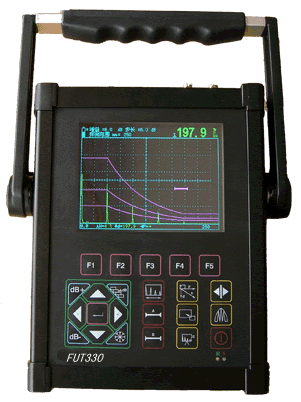

FUT330數字超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位。
廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。
它是無損檢測行業的必備儀器。 |
主要功能：
— 高精度定量、定位，滿足了較近和較遠距離探傷的要求；
— 近場盲區小，滿足了小管徑、薄壁管探傷的要求；
— φ值計算：直探頭鍛件探傷,找準缺陷最高波自動換算孔徑ф值;
— 探傷范圍（0-10000）mm，無級調節；
— 自動校準：自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
— 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
— 自由切換三種標尺（深度d、水平p、距離s）；
— 自動錄制探傷過程并可以進行動態回放；
— 自動增益、回波包絡、峰值記憶功能提高了探傷效率；
— 掉電保護，存儲數據不丟失；
— 探傷參數可自動測試或預置；
— 數字抑制，不影響增益和線性；
— 10個獨立探傷通道，可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
— 可自由存儲、回放300幅A掃波形及數據；
— DAC、AVG曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
— 可以自由輸入任意行業標準；
— B掃描功能，清晰顯示缺陷縱截面形狀；
— 與計算機通訊,實現計算機數據管理,并可導出Excel格式、A4紙張的探傷報告；
— 實時時鐘記錄:實時探傷日期、時間的跟蹤記錄，并存儲；
— 屏幕保護:“自動關機”、“文字”、“自由定制”等多種屏保模式自由更改；
— 增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；
— PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；
— 利用PC端通訊軟件可以升級儀器系統的功能；
— IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力極佳；
— 26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；
— 高性能安全環保鋰電池供電,可連續工作7小時。
— 其它重要輔助功能：
●角度和K值兩種輸入方式 ●回波次數分析 ●電源狀態指示
●屏幕的凍結和解凍 ●閘門聲音報警 ●休眠和屏保 ●時鐘顯示
性能指標及技術參數
|
名稱 |
技術數據 |
|
掃描范圍 |
0 ～ 10000 |
|
垂直線性誤差 |
≤3% |
|
水平線性誤差 |
≤0.1% |
|
探傷靈敏度余量 |
≥62dB （深200mmФ2平底孔） |
|
動態范圍 |
≥32dB |
|
分辨力 |
≥40dB（2.5P20） |
|
頻率范圍（MHz） |
0.5 ～ 20 |
|
增益調節（dB） |
0 ～ 110 |
|
電噪電平 |
≤10％ |
|
材料聲速（m/s） |
1000 ～ 9999 |
|
重復發射頻率（Hz） |
100～1000 |
|
工作方式 |
單、雙、透射 |
|
抑制 |
0~80% |
|
脈沖移位（μs） |
-20 ～ +3400 |
|
探頭零點（μs） |
0.0 ～ 99.99 |
|
接口形式 |
USB |
|
工作溫度(℃) |
-20～70 |
|
外型尺寸 |
240×180×50 |
|
重量 |
1.8（含電池和支架） |
