工業級RS485/422中繼放大器，光電隔離、防雷保護，可掛接128個設備

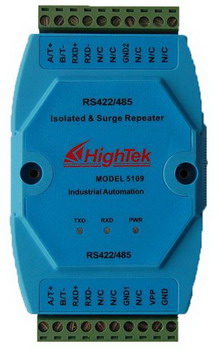

HighTek HK-5109光電隔離防雷型中繼器,兼容RS-422、RS-485標準，能夠延長RS-422/RS-485總線網絡的通信距離，增加RS-422/RS-485網絡設備的個數，內置的光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的瞬態電壓抑TVS (TRANSIENTVOLTAGESUPPERSSOR)制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電LIGHTNING和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。RS - 42 2、RS-485輸入端通過接線柱連接器連接。RS-422 /RS-485輸出端通過接線柱連接器連接。轉換器內部帶有零延時自動收發轉換獨有的I/O電路自動控制數據流方向而不需任何握手信號如( RTS、DTR )等，無需跳線設置實現全雙工(RS-422)、半雙工(RS-485)模式轉換，即插即用。

       HighTek HK-5109光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-115.2KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況。
