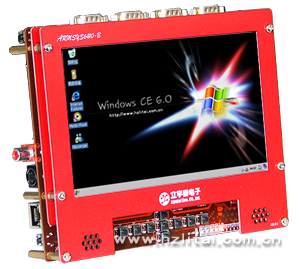

4路串口

【1】

2路5線（UART0,1帶流控線），2路3線（UART2,3不帶流控線），其中UART0作為調試串口使用；UART2,3之一可以配置為紅外模式。

RTC電路

【2】

提供實時日歷時鐘，帶有后備鋰電池；

USB OTG接口

【4】

采用USB2.0規范，支持高速傳輸模式；

USB Host接口

【5】

采用USB 1.1 規范，支持全速(12Mbps)傳輸，支持各種優盤、移動硬盤、各種USB Hub、USB鼠標、鍵盤；

JTAG接口

【6】

20芯Multi-ICE標準JTAG接口，支持JTAG燒錄等；

CF卡接口

【7】

可以支持CF3.0規范的CF卡（DMA模式讀寫），支持最大容量視該規范下CF卡的最大容量而定；

撥碼開關(SW3)

【8】

系統啟動配置，可以選擇從Norflash、Nandflash和SD卡啟動；

IDE硬盤接口

【9】

采用True-IDE模式，可以掛接硬盤；

TV OUT接口

【10】

RCA接口，標準復合視頻信號輸出，可接各種視頻播放設備；

S-VIDEO接口

【11】

S-VIDEO接口，支持S端子視頻信號輸出；

CPLD芯片

【12】

實現系統粘合邏輯；

以太網接口

【13】

自適應10Mbps/100Mbps以太網接口，采用帶隔離變壓器RJ45接口；

復位電路

【14】

采用專用的芯片，確保復位穩定可靠；

CPLD_JTAG接口

【15】

實現對CPLD的編程；

擴展接口

【16】
【17】
【20】
【29】

【16】引出空余的GPIO/EINT/CPLD口，注意：有少量接口復用；
【17】引出4路模擬輸入通道；【20】引出Xm0的總線(16位數據線，20位地址線；【29】中J4是UART0,UART1,UART2,UART3采用TTL方式引出線；J5是SPI&IIC引出線；

Norflash

【21】

提供1MB（512K×16位）Nor Flash，主要用于存放啟動程序；

CPU

【22】

核心板上的S3C6410芯片。

音頻接口

【23】
【24】
【25】
【26】

【23】采用AC97音頻芯片，【26】支持1路耳機音頻輸出，【25】1路MIC輸入，【24】1路LINE IN輸入；

電源接口

【28】

12V電源供電輸入接口（允許范圍+9V～+18V），帶有電源開關【27】和電源指示燈【39】；

SD卡接口（通道1）

【30】

SD1，支持SD/MMC卡；

DDR SDRAM

【31】

核心板上的兩片DDR SDRAM。

SD卡接口（通道0）

【32】

SD2，支持SD/MMC卡；該通道硬件上支持8-bit模式。

撥碼開關

【33】
【36】

【33】SW1，UART2,3引出模式設定；
【36】SW2，UART0,1引出模式設定。

紅外通訊接口

【35】

IrDA紅外數據傳輸器，符合IrDA v1.1規范；

攝象頭接口

【34】

提供攝像頭模塊接口，支持ITU-R BT 601/656 8-bit接口模式的攝像頭模塊；

液晶／觸摸屏接口

【39】

50針LCD1接口提供了TFT型液晶屏接口所需要的全部信號線，并引出4線電阻式觸摸屏接口�？梢灾С�1，2，4，8，16，24bpp（bpp：每像素位數）最高16M色、屏幕分辨率高達1024×768像素的各種尺寸規格的TFT型液晶屏。

2路喇叭接口

【40】
【43】

帶功放，套餐外接1W喇叭，可直接放音；

LED指示燈

【39】

電源指示燈、工作狀態指示燈；

按鍵

【41】

9個自定義按鍵，包含上，下，左，右，確定、取消等功能鍵。

總線驅動

【3】
【18】
【19】

緩沖并加強信號驅動能力。
