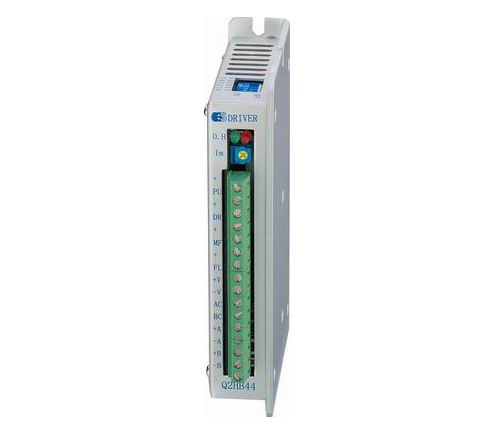

Q2HB44MA

深圳市白山機

產品型號:	Q2HB44MA
產品價格:	價優
產品品牌:	白山機電

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：成政

所在區域：	廣東.深圳
辦公地址：	深圳市福田區福虹路世貿廣場B座703D
郵　　編：	518000
電　　話：	0755-83681167-206
移動電話：	13826593065
傳　　真：	0755-83681143
電子郵件：	liweia007@126.com

公司主頁：	http://www.step-motor.com

詳細描述:

Q2HB44MA(B)為等角度恒力矩細分型驅動器，驅動電壓DC12-40V,適配6或8出線、電流在4A以下、外徑42-86mm的各種型號的二相混合式步進電機。該驅動器內部采用獨特的控制電路，用此電路可以使電機噪音減小，電機運行更平穩，電機的高速性能可提高30％以上，而驅動器的發熱可減少50％。廣泛運用于雕刻機、激光打標機等分辨率較高的小型數控設備上。

特點

● 高性能、低價格

● 設有12/8檔等角度恒力矩細分，最高200細分

● 采用獨特的控制電路

● 最高反應頻率可達200Kpps

● 步進脈沖停止超過100ms時，電機線圈自動減半

● 雙極恒流斬波方式

● 驅動電流從0.5A/相到4A/相連續可調

● 單電源輸入，電壓范圍：DC12-40V

功能設定示意圖

驅動器接線示意圖

工作電流設定示意圖

輸入信號波形時序圖

！注意

1、千萬不要將電源接反，輸入電壓不要超過DC40V；

2、輸入控制信號電平為5V，當高于5V時需要接限流電阻；

3、驅動器溫度超過70度時過熱指示燈點亮，驅動器停止工作，直到驅動器溫度降到50度，驅動器自動恢復工作，出現過熱保護請加裝散熱器；

4、此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。

Q2HB44MA細分設定表

細分?jǐn)?shù)

1

2

4

5

8

10

20

25

40

50

100

200

200

200

200

200

D0

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

D1

ON

ON

OFF
