高精公司部分產品簡介：
1. 藍天GJ-301M/GJ-301T系統：
GJ-301M和GJ-301T系統標準配置包括具備了所有組成單元: NC, PLC, 操作面板, 機床控制面板, 網絡SNT功能, 可移動存儲USB功能, 總線輸入/輸出單元及系統軟件。 操作編程極其簡便，性能價格比高，是專門為國內精密型數控機床設備而開發的CNC控制系統。
GJ-301M/GJ-301T兩個系統將CPU、輸入輸出點、控制接口等所有部件集成面板背后，一體化設計使使用維護更為方便，兩個系統安裝尺寸相同，具有同樣顯示器，操作面板，數控功能，PLC梯圖編程方法，帶有伺服驅動系統,它采用速度控制伺服+/- 10V接口,最多可帶3個伺服驅動軸及一個伺服主軸。 所不同 GJ-301M帶有八個移動坐標軸的方向操作鍵，而GJ-301T只有六個方向鍵； 是配套或改造數控車床、數控鏜銑床、數控磨床、數控鉆床、專機等設備的最佳選擇。
其中GJ-301M車/銑加工應用技術上具有優勢，系統可以連接3個坐標軸光柵尺，或者三個伺服電機，形成閉環控制，我們把它應用帶A軸或C軸功能的高精密車床、雕銑機床等，性能價格比很高。
2.藍天GJ-302系統：
高精公司推出了GJ-302數控系統。該系統屬于經濟型系統，其特點是：全數字驅動，核心部件-軸控制單元（MCU），具有CNC、PLC、人機界面和通訊等功能，集成PC硬件可使用戶非常容易將控制系統安裝機床上。
GJ-302可控制3個數字進給軸和1個主軸。主軸為模擬接口控制。位置測量可用電機端編碼器，也可以選用光柵尺，GJ-302具有功能強大VNC模擬仿真軟件，其VNC模擬仿真軟件可運行在PC機上，其診斷功能也非常完善。梯形圖編程和經典PLC程序舉例可非常方便應用于機床控制。 核心部件-控制面板單元（MCU）
GJ-302系統雖屬于經濟性系統，最適合于數控車床、銑床、木工機床的配套及改造。
3. 藍天GJ-210系統：
藍天GJ-210數控系統。該系統屬于中高檔系統，其特點是：集成一體、結構簡單（工業ISA總線）， I/O模塊和 伺服驅動系統。調試簡單。具有高性能的核心部件-軸控制單元（CPU）具有CNC、PLC梯形圖在線診斷、人機界面和通訊等功能，集成PC硬件可使用戶非常容易將控制系統安裝機床上。
GJ-210可控制4個伺服進給軸和1個主軸。主軸為模擬接口控制。伺服驅動系統模塊可以與數控加工中心需要配置各種驅動和電機直接聯機，強大控制臺工具可非常輕松設置驅動參數、在線調試PMCL，位置測量可用電機端編碼器，也可以選用光柵尺，GJ-210有功能強大VNC仿真軟件，可在PC機上運行，其診斷功能也非常完善。梯形圖編程和經典PLC程序舉例可非常方便應用于機床控制。
GJ-210系統屬于標準中高檔數控系統，最適合于數控車床、銑床、磨床和帶刀庫數控加工中心配套及改造。
4. 藍天GJ-220系統：
藍天GJ-220數控系統。該系統屬于全數字系統，其特點是：集成一體、結構簡單（工業ISA總線）， I/O模塊和 伺服驅動系統。調試簡單。具有高性能的核心部件-軸控制單元（CPU）具有CNC、PLC梯形圖在線診斷、人機界面和通訊等功能，集成PC硬件可使用戶非常容易將控制系統安裝機床上。
GJ-220可控制4個數字伺服進給軸和1個主軸。主軸為模擬接口控制。數字伺服驅動系統模塊可以與數控加工中心需要配置各種驅動和電機直接聯機，強大控制臺工具可非常輕松設置驅動參數、在線調試PMCL，位置測量可用電機端編碼器，豐富的診斷功能。梯形圖編程和經典PLC程序舉例可非常方便應用于機床控制。
GJ-220系統屬于全數字?jǐn)?shù)控系統，改進了運動控制算法，專門用于木工機床，也適合于數控車床、銑床、雕銑、磨床和帶刀庫數控加工中心配套及改造。

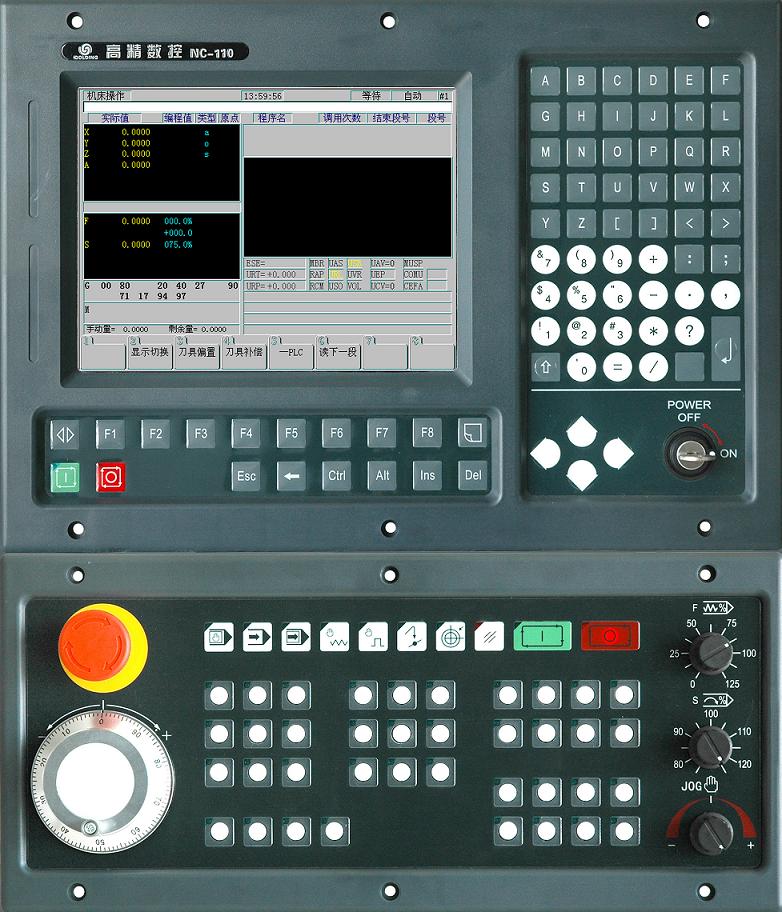

5. 藍天GJ-110M系統：
藍天GJ-110各型號是同時推出，具有非常高的系統一致性， 顯示/操作面板，機床操作面板
IO 輸入/輸出模塊，PLC編程語言，數控系統操作，工件程序編程，參數設定，診斷等
伺服驅動模塊等部件都相同
該系列產品許多企業應用及其廣泛，尤其汽車，航空，機械等行業。采用GJ-110等產品，客戶利益到了非常好維護：操作一致性，編程一致性，備件一致性，培訓，維修方便等。
GJ-110系統軟硬件方便設定而適于各種控制技術。GJ-110P數字驅動系統和GJS/M伺服電機一起，構成全數字控制系統。
它適于各種復雜加工任務控制，具有優于其它系統動態品質和控制精度。多軸控制或多軸聯動或多過程的銑(M )、車(T )、磨(G)、激光(L )、葉輪(B) 等高級機床; 柔性傳輸線(FTL )、柔性制造系統(FM S) 和計算機集成制造系統(C IM S) 。這個完整系統也適于其它技術如剪切、沖壓加工等。標準控制系統特征是具有大量控制功能，如鉆削、車削、銑削、磨削以及特殊控制可使用在加工程序中（G代碼）轉換，這些功能使用中不會有任何相互影響。
GJ-110采用了先進控制概念、適用各種機床加工控制。例如，具有多過程控制功能的系統，過程間可以進行加工工藝實時通訊，G代碼程序可以與PMCL進行協調通訊，PLC可以直接管理坐標軸，加工程序可以轉換機床屬性等，使整個柔性制造中心或整個工藝組進入智能化控制狀態，這在同類系統中相比數控功能較豐富。
下面是GJ-110系統配置和功能的詳細列表。
GJ-110數控系統功能表
顯示
•屏幕顯示
•運行狀態文字顯示
•機床控制面板和帶LED用戶按鍵
•可視化編程(固定循環參數編程)
•多過程顯示
• 2D刀具軌跡顯示
• 3D切削實體顯示
•程序模擬
操作
•分為5個操作范圍(區域)
•16個軟件按鍵支持軟件菜單操作
•操作面板禁止
•操作面板轉換
•機床操作面板鑰匙開關
•不用操作面板和NC全鍵盤操作
•內裝文本編輯器,可方便進行文字編輯
運行方式
•MDI (手動輸入)
•AUTO（自動方式）
•STEP（自動單段運行方式）
•MANU（JOG手動連續方式）
•MANJ（JOG手動點進方式）
•PROF（中斷或暫停后繼續自動運行方式）
•HOME（返回坐標參考點）
•RESET(復位)
•CYCLE 循環啟動
•HOLD 循環暫停
機床主軸配量
•主軸功能軟件包
•主軸變換
通道和運行方式組機床配置
•一個CNC過程
•一個運行方式組
•通道結構:和NC軸或插補軌跡同時異步運行
•把插補通道分成運行方式組
•熱起動
適應于運動過程機床配置
•直線與圓弧插補
•3D插補,螺旋線插補
•和獨立進給軸同時定位
•比例因子
機床進給軸配置
•車、銑加工
•輸入系統:公制或英制；機床:公制或英制
•公制或英制轉換
•輸入單位可選
•測量系統精度可由適配因子和位置控制精度相適應
•位置控制精度和輸入單位無關并可選擇
•程序范圍為+/-9位數取決于輸入單位和位置控制精度,
•位置控制輸出：最大+/-10v/2mA
•進給和快進：最小進給量0.0001mm/分，根據機床而定
•6個測量回路功能用于伺服軸和主軸
•16個測量回路功能用于伺服軸和主軸(最大10個主軸)
•軸址可由機床數據位選擇
•軸特殊采樣時間
•軸特殊精度
•對軸任意編址
•軸跟隨運行
•程序試運行,不啟動機床或僅帶一個軸運行程序
•M代碼標記輔助軸
•無限制轉動旋轉軸
•雙溜板或雙主軸結構
•高精度旋轉軸
•軸轉換
•兩個測頭通道，高效完成工件和刀具的幾何尺寸自動測量修正。
•虛擬軸
•可切換軸
•旋轉軸（連續回轉工作臺）
•滾動旋轉軸
校正和補償
•進給修調0%-125%
•快進修調0%-100%
•主軸速度修調75%-125%
•各軸誤差補償
•關聯軸形變補償
•手輪誤差補償
•軸圓周靜摩擦力補償
•外部附加零點偏置
•刀具補償包括9999個刀補段,包括刀具號,刀具類型,幾何長度,磨損情況, 基本尺寸
•5軸刀具長度補償(和5軸線性插補相關)
•切削半徑/銑削半徑軌跡補償
•每個軸間隙補償
CNC編程
•加工過程中同時編程
•加工過程中可同時進行程序和PLC報警文本復制,刪除和編輯
•程序中加注釋
•主程序號4位+進制數
•每個程序段,3個M功能
•子程序技術
•三字符編程
•擴展址方式
•程序跳轉GOTO, CASE, IF THEN ELSE, WHILE
•圖形支持輪廓編程
•圖形支持車削和銑削標準循環
•圓弧半徑直接編程
•DPI靈活選擇插補平面
•絕對值與增量值編程
•極坐標插補編程
•從動軸編程
•圓柱插補
•參數編程技術
•螺旋線插補
•CTL用于車/銑方式轉換
PLC編程
•編程方式可用梯圖或布爾代數
•布爾代數編程,語言簡易,功能豐富
•CNC和PLC之間寬接口用于數據快速交換
•所有線性軸路徑鏡象
•196個輸入點
•128個輸出點
•64個計時器,時間范圍0.01秒-25.5秒
•32個計數器,計數范圍0-255
•1024個標志
•程序結構
•PLC給出CNC軸路徑
•PLC進行換刀和刀庫控制
•備用刀具
•功能塊調用
•PLC中32個單脈沖發生器
•數字比較器
•ASCII碼比較器
•助記符、函數、運算符
•條件和循環語句
存儲器結構
•電子存儲盤為32Mbyte（容量可選）
•CNC-用戶存儲器中28MbyteRAM為加工子程序使用
•CNC-網絡SNT存儲器≥20G
•CNC-可移動存儲器SMP≥512Mbyte
數據交換
•通用串行接口RS232C(V-24)參數可設置9600波特
•加工時可同時讀入和輸出程序及PLC報警信息
•功能全面文件管理方式
•工件數據處理
•用一條指令存入/取出一個工件所有數據和程序
•用一條指令存入多個工件
•文字提示來設置接口
安全功能
•測量回路,溫度,電壓,存儲器,極限開關,通風設備進行永久性安全監控
•接口診斷
•存儲所有硬件報警服務記錄(帶日期和時間)
6. 與數控系統相配套GJS高精交流驅動系統
GJS交流驅動系統采用了統一伺服控制技術，進給伺服電機扭矩從0.84Nm至30Nm,交流主軸電機從2.2KW-85KW。適應不同驅動系統解決方案。
GJS系列交流伺服驅動器，速度控制及位置控制配合GJM系列進給驅動電機和主軸電機, 可控制主軸，進給軸。
7. 高速現場總線數控系統MECHATROLINK
沈陽高精數控公司還推出了高速現場網絡MECHATROLINK及基于網絡的數控系統，展現了高精數控的技術引導方向。高速現場網絡MECHATROLINK是工廠自動化領域的關鍵技術，通過采用設備集成技術，可減少配線，快捷地構筑多功能、高性能的控制系統，并方便系統的調試與維護，實現高性能、高精度的運動控制，可應用于多種控制設備，簡化控制流程，降低系統的開發時間和成本。
|
