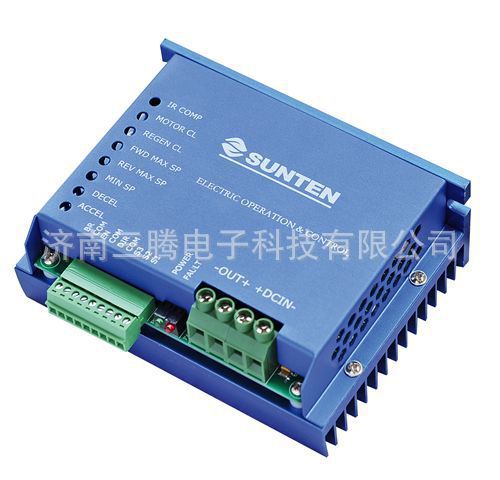

MMT-DC12/24RT100BL

系列調速器是低壓電流四象限再生脈寬調速器。本產品具有一下特點：

   電機正常運轉范圍內調速器波形因子比可控硅系列較低（1.01：1.37），電機運轉噪音小，效率高，更小的維護。

   參照再生調速器選段

   不需要接觸器，不會導致電機零部件或者組件過熱或者燒毀

   通過簡單的開通或關閉某一干式接觸或晶體管集電極開路來實現其中的某一功能

   電源和錯誤指示能提供調速器的可視化狀態

   當溫度過高時，調速器將通過調整（降低）輸出功率防止出過熱保護，如果溫度仍然過高調速器將出現故障。

一．接線說明：

1. 按下圖連接制動開關，正轉開關，給定輸入處接入10k/2w電位器。

2. 通過接線銅柱A1，A2連接到電機。

3. 將電池連接到（BAT+）和（BAT-）接線銅柱，注意正負極性。

4. 接通使能開關即可工作。（最大速度不為0時）

二．電位器設置說明

1.調節MIN SP電位器的大小，設置電機最小轉速。

2.調節REV MAX SP（FWD MAX SP）電位器的大小，設置電機反轉（正轉）最大轉速。

3.調節DECEL 電位器的大小，設置軟停。

4.調節ACCEL 電位器的大小，設置軟啟。

5.調節IR COMP 電位器的大小，設置力矩。

三.運行狀況說明：

1.確認外接電源極性無誤后通電，綠燈亮。

2.當最大速度不為0時，同時最小速度也不為0時，使能端子EN閉合，電機開始正常運行，若此時最小速度為0，則調節給定輸入電位器的大小，電機開始正常運行且速度可調。

3.在方向端子DIR斷開狀況下，電機正常反轉，當DIR端子閉合時，電機由反轉狀態下減速到0再改變方向進行正轉。加速及減速所需時間視軟啟及軟停設置而定。

4.電機運轉過程中，如需緊急剎車，可通過閉合BRAKE端子來實現。

5.正常運行狀態下coil+，coil-端子之間輸出約24v直流電壓。

6.調速器工作異常時，紅燈亮進行報警，電機停止運轉。解除報警只需斷電后重新送電即可。工作中可能出現的異常狀況見附錄。

四．調速器參數：

直流輸入電壓：DC20-62V

直流輸出電壓：輸入電壓的0-100%

連續工作電流：100A （水平安裝時降低20%）

1分鐘峰值電流：240A     速度調節：1%

速度范圍：80 ：1        環境溫度：10-40℃
