devicenet總線數據光端機（光電轉換器）它完成了devicenet現場總線的電氣信號與光纖的轉換，傳輸距離最遠可達60公里。且避免了外界環境、信號的干擾。
devicenet總線光電轉換器（數據光端機）概述：

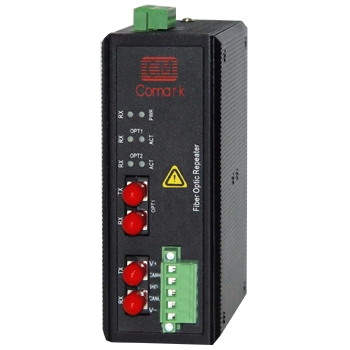

Ci-df110、120是一款工業級DeviceNet總線數據光端機，支持DeviceNet協議，速率支持最高500K，單光口、雙光口鏈網支持。35mmDIN,DC9-30V電源.
Ci-df120 支持兩路可級聯上下行光纖接口，一路數據接口。
Ci-df110 支持一路光纖接口，一路數據接口。
特點：
1、支持DeviceNet工業控制現場總線協議。
2、通信速率0～500K自適應。
3、電接口具備1500V電壓隔離以及600W浪涌保護功能。
4、采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護，滿足各種苛刻工業現場的需求。
5、提供繼電器輸出光纖鏈路以及電源故障告警。
6、采用標準工業35mm導軌安裝方式。
規格：
電接口：
1、支持DeviceNet協議；
3、速率最高：500K；
4、具備過載保護以及600W浪涌保護功能；
光纖接口：
1、光纖波長：多模：850nm、1310 nm；
2、單模：1310 nm、1550nm；
3、傳輸光纖：多模：50/125、62.5/125、100/140um；
4、單模：8.3/125、9/125um、10/125um；
5、傳輸距離：多模2KM；單模：10～60KM；
6、光纖接口類型：SC、ST、FC可選；標配：ST接口。
其它指標：
1、電源：支持雙電源冗余輸入，DC9-30V ，典型DC24V、功耗小于1.5W；
2、光纖鏈路故障以及電源故障告警繼電器輸出；
2、外形尺寸：125mm×90mm(帶卡軌100mm)×50mm；
3、工作溫度：-10-70℃（-40~+85℃可選）；
4、相對濕度：≤90%(無冷凝)；
5、存放溫度：﹣40～80℃。
|
