1  用途

本設備適用于發電廠、變電站及大中型工業企業，可作為標準的繼電保護試驗電源。



2  特點

2.1 采用雙路電源供電，可手動、自動切換。使用接觸器可帶負荷切換，保證了供電的可靠性。

2.2 交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和其他諧波干擾。變壓器采用△/Y0接線方式，大大削弱了三次諧波，保證了電源質量。

2.3 直流電源可以連續平滑的調節電壓，以適應不同試驗項目的需要；

2.4 交流電源的控制均采用DZ47-60型自動開關，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。

2.5 輸出交流電源裝有漏電保護開關，確保試驗人員的安全。該開關具有性能穩定，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能。

2.6 直流回路使用GM32M直流斷路器，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。



3.1   交流部分

3.1.1  額定輸入電壓：三相220Ｖ/380V，頻率50Hz。；

3.1.2  額定輸出電壓：220V/380V，三相四線，共三路輸出；

                     58V/100V， 三相四線，共三路輸出。

3.1.3  三相輸入平衡時，輸出不平衡度小于1%。

3.1.4  三次諧波分量小于3%。

3.1.5  輸入變壓器容量15kVA，在八小時工作制情況下，

最大輸出電流為3×22.8A。

3.2   直流部分

3.2.1  電源輸入為交流三相380V；

3.2.2  輸出直流電壓0～250V連續可調，分三路輸出；

3.2.3  最大輸出電流10-40A（可選）；

3.2.4   輸出直流紋波系數K<0.2%。



4  訂貨須知

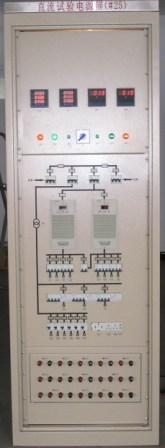

4.1  HJ-PGY型屏體結構為PK-10標準設計。

4.2  本公司可根據用戶要求設計不同結構形式的繼電保護試

驗電源屏,用戶在訂貨時應說明具體要求（或提供圖紙）。

4.3  本公司可代用戶設計不同性能的電源屏（或按用戶提供

圖紙定制）。
