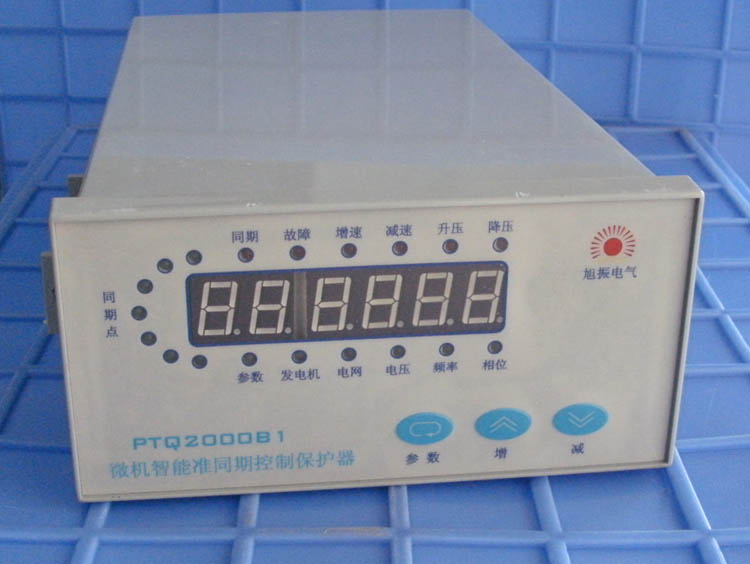

PTQ2000B1微機智能準同期控制保護器在同期合閘前是一個準同期裝置，合閘閉鎖后是一個智能型的發電機過流(反時限控制)、過壓、飛車保護器。它有多種自動調頻、調壓方式供選擇，同時專門設計有手動調節，非常適合于中小型發電廠的控制設備。它以PIC單片機為核心，具有高集成度、高精度、高可靠性、硬件簡單、性能完善等特點。

 PTQ2000B1微機智能準同期控制保護器對被同期對象的電壓、頻率進行變參數調節，對合閘相角進行預測，提高了同期精度及并網速度。電壓、頻率、相角差、電流測量由軟、硬件結合完成并提供合閘閉鎖功能。過壓保護有重復檢測自動延時恢復功能，過流保護有反時限控制、溫升預測和自動延時恢復功能。

 PTQ2000B1微機智能準同期控制保護器主要應用于中小型發電廠。無自動調節器的小型機組同樣可用。



 1、采用單片機數控技術為核心，具有高集成度、高可靠性、硬件簡單、功能完善等特點。

 2、最快6秒并網，確保捕捉第一次并網時機，精確、快捷、可靠地實現并網。

 3、自動變參數調頻、調壓，精確預測合閘相角。

 4、適合單臺發電機或單條線路的合閘并網。

 5、同期合閘后，裝置成為發電機過流過壓保護器。

 6、具有多種故障檢測功能，使用可靠、方便。

 7、數碼顯示，參數操作一目了然。

1、對待并發電機，以選定的方式自動調頻、調壓，計算滑差預測合閘相角，達到設定值后，以選定的導前時間tdq發出合閘脈沖（命令）完成并列操作。相位差指示燈直觀指示發電機與電網的相位關系，若同期成功，指示燈會一直停留在同期點上，很快會閉鎖。

同期功能完成后起動過流、過壓、飛車保護功能。若不成功指示燈不會停留在同期點上，很快（約2秒）投入調頻功能（暫不投入調壓），再過12秒后自動投入下一次同期控制。如果期間修改參數則不允許同期控制，參數修改至少2秒后才能同期控制。

 2、 同期合閘前，調頻電路在任何情況下（除發電機本身掉線外）都可以工作，跟蹤電網頻率，電網掉線時鎖定50Hz。頻率除了變參數調節外，還設有加速度限制和低速（小于42Hz）調節總量限制。

 3、同期合閘后，調壓電路在發電機頻率GF小于42Hz時不動作，在45Hz～55Hz時正常調節，發電機、電網掉線時不工作，合閘閉鎖檢測期間不工作。調壓方式有脈寬調節和計數調節兩種選擇。

 4、各控制繼電器動作時，相應指示燈亮。

 5、正常工作時，數碼管可以顯示發電機電壓（UF）、發電機頻率（FF）、電網電壓（UE）、電網頻率（FE）、發電機與電網電壓差（Ud）、發電機與電網頻率差(Fd)、發電機與電網相位差(Pd)、發電機電流（最大電流）(AF)。用加、減鍵輪回選擇，同時相應輔助指示燈點亮使意義更明晰。

 6、按一下參數鍵即進入參數設置狀態，通常從參數2（工作方式選擇）開始，再按一下即進入下一個參數設置。連續按參數鍵超過0.8秒或5秒內沒有任何操作即退出參數設置狀態。

 7、本準同期控制保護裝置具有多種故障檢測功能：

（1）電網掉線（電網電壓、頻率顯示為0）

（2）發電機掉線（發電機電壓、頻率顯示為0）

（3）電網頻率偏差>2Hz（參看電網頻率顯示）

（4）發電機頻率偏差>4Hz（剛起車時除外, 參看發電機頻率顯示）

（5）電網電壓異常（過、欠壓,參看電網電壓顯示）

這些故障都使故障燈亮，并且不允許發同期合閘命令。

 8、同期合閘成功后本裝置變成智能過壓、過流、飛車保護器，當發電機電壓連續大于過壓設定值時判為過壓故障，發出過壓故障跳閘命令（故障繼電器動作，故障燈亮）同時自動切換到顯示發電機電壓。同樣，當發電機電流超過過流設定值一定時間時（電流越大時間越短，所謂反時限控制）發過流故障跳閘命令，同時自動切換到顯示發電機電流。

本裝置為了在“跳閘”后防止“飛車”會同時輸出“減速”信號，20秒后若檢測到發電機頻率≤52HZ，“減速”信號切除�！皽p速”信號除了可以控制調速機減速外，它與“故障”信號“與”可以產生“飛車控制”信號用來關閉閥門或打開旁路閥，。至于防止“跳閘”后“過壓”，一般的勵磁裝置都有“跳閘”后自動切換到“恒壓”運行的的功能，只要將真正的“跳閘”信號（取自同期開關的輔助觸點）送至勵磁裝置即可。

“跳閘”后最遲一分鐘自動退出故障狀態，故障繼電器切除，但故障指示燈仍然亮。本裝置會再次跟蹤電網電壓、頻率，但不會發同期合閘命令，必須用“參數”鍵或外接“認可”鍵解鎖后故障指示燈滅才重新允許同期控制。當然可以用“參數”鍵或外接“認可”鍵提早退出故障狀態。本裝置自主“跳閘”后一般都會啟動防“飛車”功能，如果由于其它原因“甩負荷” 引起“飛車”， 本裝置的“飛車”檢測同樣會啟動防“飛車”功能，故障處理跟過壓、過流差不多。



◆電源電壓：AC110V～330V/50HZ DC110V～280V

◆輸入PT信號：

發電機（待并側）標準電壓：0V～100V+30V   0V～400V+120V

    電網（系統側）標準電壓： 0V～100V+30V   0V～400V+120V

    發電機三相電流：0A～5A＋2A

◆電壓測量精度：不低于±0.2％

◆頻率測量精度：不低于±0.2％

◆功耗：        小于6W

◆工作環境

       環境溫度：-20℃～﹢50℃

       相對濕度：不大于90%（40℃）

        海拔：4000米以下地區
