萬濠投影儀，三豐投影儀，新天投影儀，LTF投影儀，美國ST投影儀

蘇州大星精密儀器儀表有限公司

產品型號:	CPJ-3015
產品價格:	25800元
產品品牌:	Rational

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：簡宏安

所在區域：	江蘇.蘇州
辦公地址：	蘇州相城區澄陽路586號
郵　　編：	215131
電　　話：	0512-65781662
移動電話：	15995873084
傳　　真：	沒填
電子郵件：	dasing@szdasing.com

公司主頁：	http://www.szdasing.com

詳細描述:

萬濠投影儀，三豐投影儀，新天投影儀，LTF投影儀，美國ST投影儀

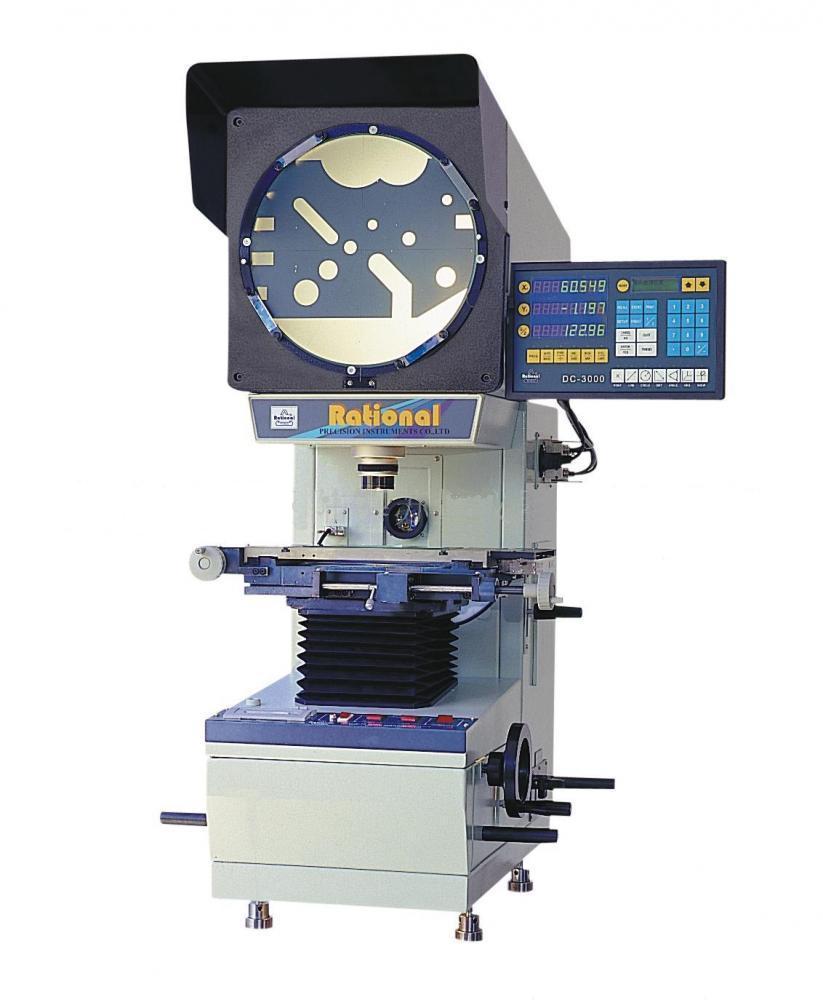

儀器用途： CPJ-3000系列全正像數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。


儀器特點：儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/75)μm，L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。



儀器型號	反像型	CPJ-3007	CPJ-3010	CPJ-3015
儀器型號	正像型	CPJ-3007Z	CPJ-3010Z	CPJ-3015Z
工	金屬臺面尺寸	260×152	306×152	340×152
	玻璃臺面尺寸	125×100	175×100	196×96
作	X座標行程	75	100	150
	Y座標行程	50	50	50
臺	Z座標行程	90(調焦)	90(調焦)	90(調焦)
	(調焦用)(mm)	90(調焦)	90(調焦)	90(調焦)
	儀器測量精度	3+L/75	3+L/75	4+L/25
	X，Y座標數顯解析度：0.0005
投影屏	投影屏尺寸：φ312，使用范圍 > φ300 （刻有米字線）。
	投影旋轉范圍：0~360º
	旋轉角度數顯解析度：1’或0.01º
物鏡	放大倍數： 10X(必備) 20X(選) 50X(選) 100X(選)
	物方線視場 φ30 φ15 φ6 φ3
	物方工作距 77.7 44.3 24.5 25.3
數據處理系統	Dc-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測
數據處理系統
儀器照明	透射與反射照明光源均為24V，150W鹵素燈
儀器電源	110V/220V(AC)，50/60Hz，總功率400W
冷卻方式	強制風冷(3軸流風扇)
外形尺寸		770×550×1100	770×550×1100	770×550×1100
儀器重量	單位：kg	120	125	130
選購件	微型打印機、光學尋邊器等，詳情請查閱投影儀附件明細
