概述及控制功能

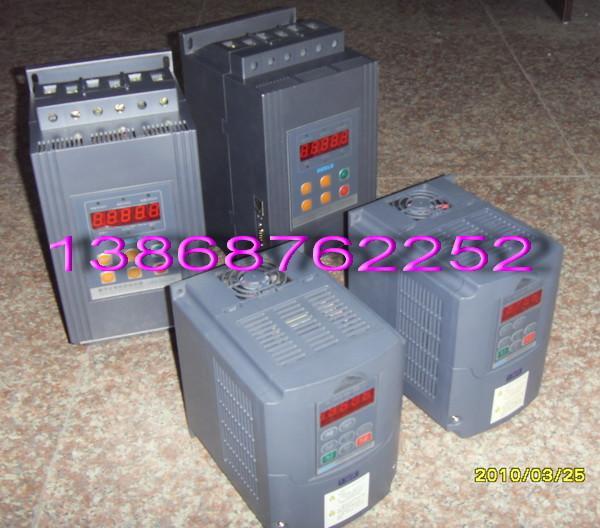

WZRA系列電動機軟起動器是采用電力電子技術，計算機控制晶閘管作為開關元件對電機進行自動控制。微處理技術及現代控制理論而設計生產的具有當今國際先進水平的新型起動設備。該產品能有效地限制交流異步電動機起動時的起動電流，可廣泛應用于風機、水泵、輸送類及壓縮機等負載，是傳統的星/三角轉換、自耦降壓、磁控降壓等降壓設備的理想換代產品。

作用

◆     降低電動機的起動電流，減少配電容量，避免增容投資；
◆ 減少起動應力，延長電動機及相關設備的使用壽命；
◆ 平穩的起動和軟停車避免了傳統起動設備的喘振問題、水錘效應；
◆ 多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況，改善工藝；
◆ 完善可靠的保護功能，更有效的保護電動機及相關設備的安全；
◆ 可用于頻繁起、停的場合

◆     特點
◆ 起動方式：根據負載特點選擇不同的起動模式及參數設置，可最大程度的使電動機實現最佳的起動效果；三種起動方式：電壓斜坡起動——可得到最大的輸出扭矩；限流起動——可有效地限制起動電流；點動——可實現試車調試功能。
◆ 高技術性能：由于采用了高性能微處理器及強大的軟件支持功能使控制電路得以簡化。無需對電路參數進行調整。即可獲得一致、準確及快速的執行速度；高強度抗干擾功能.

◆     高可靠性：WZRA軟起動器所有電器元件均經過嚴格的篩選，其主控板還須經過72小時高溫循環試驗和振動試驗，從而保證了出廠產品的高可靠性；
◆ 優化的結構：獨特緊湊的模塊化結構及上進線下出線的連接方式，非常方便用戶的集成、成套；
◆ 多重保護功能 WZRA軟起動器對電動機的起動有多種保護功能（如過流、過載、缺相、過熱等），可降低集成或成套成本，簡化電路。
◆ 鍵盤設置功能：便捷直觀的操作顯示鍵盤，可根據不同負載，對起停、運行、保護等參數進行設置、修改

二、面板所顯示的各項中文參數功能說明：

電機運行累計：  0-9999小時；該計數值為歷次運行的時間累計，并且不受停電的影響，計滿9999小時后自動又回零開始。

起動時間:單位為秒；0.1-199.9秒

停車時間:單位為秒:0.1-199.9秒

1:過載電流：  單位為A；一般為電機銘牌額定電流的1.1倍左右。當電機在運行的時候（不包括起動過程電流），如果達到或超過該項數值，控制器將進行過載計時，當達到過載時間所設定的時間時，控制器將停止工作并產生過載報警信號提示。

2:過載時間：0.1-199.9秒；當電機電流超過過載電流的設定值時,如超過該設定時間，則產生過載報警。該時間具有反時限保護特性，即過載電流越大，保護時間就越短。

3:起動電壓： 數值范圍：40-90 %；起動時電壓對應電源電壓的40%-90%，用戶可根據現場設備實際情況調整。

4:額定電流： 單位為A：電機銘牌的額定電流，當功能選擇一項選擇了節能運行功能時，控制器將參照該設定值進行計算和節能控制，即通過降低電機的運行電壓來達到節電的目的，一旦負荷增加，控制器立即升高輸出電壓，以保證設備的正常工作。如只選擇起動功能，則該項參數不使用。 5:起動限流：?jiǎn)挝粸?/SPAN>A：當起動方式選擇為“恒流”時，該電流值為起動過程中電機最大電流值。在該起動方式下，電機的起動時間取決于起動電流和設備的負荷及機械慣量。此時起動時間的設定值為最大保護時間，如果由于負載重原因?qū)е略谠O(shè)定的時間內沒有完成起動，將會停機并產生“起動超時”報警，如設備正常，可通過增大限流值和增加起動時間來解決，必須注意！該最大設定值不得超出“互感電流”設定值的二倍！當起動方式選擇為“降壓”時，該項參數值無效。

6:制動電流： 即用于頻繁正，反轉控制的場合和要求快速停車的情況，該電流為停車前電流的反相序電流，即反接制動電流，其制動時間為停車時間的設定值。在制動期間，如另一方向運轉指令已給出，則控制器待停車時間到達后，立即轉入起動。該項功能可減少電機頻繁正，反轉換向?qū)﹄妱?dòng)機和傳動設備的沖擊和損害。7:互感電流： 單位為A：該項參數為生產廠家設定的機內互感器數據，用戶不得隨意修改。

8:起動方式： 降壓：在該方式下，電機起動時從設定的“起動電壓”一項中的低電壓開始，按所設定的起動時間逐漸線性地提高輸出電壓，直到起動時間結束。

9:恒    流：  即恒電流起動方式，特別適用于較大機械慣量的設備，如鼓風機等，這種恒轉矩的平滑起動可使設備和電機避免沖擊，可大大延長設備的使用壽命。在該起動方式下，請正確設定好“起動限流”和作為保護使用的“起動時間”這兩項參數。

10:參數修改： 禁止：在該狀態下，所有參數只能觀看，不能修改。

11:允許：在該狀態下，所有參數都可以修改。當設備正常運行時，應設置為禁止，以防止數據被誤修改。

12:功能選擇：起動：即控制器工作在通常的電機的起動和運行的各項保護監測，適用于一般性的電機基本滿負荷均衡工作情況。

13:節    能：即控制器除了具備以上的起動和保護功能以外，還可以在電機的運行過程中，根據電機的負荷狀況，快速動態調節電機的輸出電壓，可達到比星/三角運行更好的節電效果，該方式適用于電機負荷經常變化，且很多時間設備工作在輕載或空載的情況下，用戶可取得良好的經濟效益。

14:相序保護：有效：即控制器每次通電將檢測相序，如相序錯誤則報警。

 15:無效：即控制器無論輸入正反相序都可以正常工作，可用于輸入端正，反轉接觸器來控制電動機轉向的使用方面。

三、面板操作說明：
 左邊向上（∧）、向下（∨）鍵為參數選擇鍵，用于選擇各參數項目；中間鍵（復位）為復位鍵，用于報警后復位；右邊向上（∧）、向下（∨）鍵為參數內容修改鍵，用于修改選中對應的參數項。

四、故障報警的屏幕內容顯示說明：

 1:電動機過負荷報警：即電機電流已經超過過載電流所設定的保護電流值，且時間也超過過載時間所設定的延時值。該項報警在撤消運轉指令后將自動復位！

2:輸入相序錯誤報警：裝置初次安裝時電源相序錯誤。應更換輸入電源相序。

3;輸入電源缺相報警：控制器的三相輸入電源有一相斷電。應檢查輸入電源。

4:電機電流異常報警：即電機三相繞組有缺相或者有三相電流嚴重不平衡現象。

  5:起動時間超時報警：這是恒流起動方式下才會出現的報警，初次使用時原因是“起動限流”值太小或者“起動時間”值太少，正常使用后產生該報警則是機械負荷過重所致，應查明原因再起動。

以上報警導致停止運行后，在查明原因排除故障后按面板上的（復位）鍵則能清除報警

產品型號

WZRA-5.5

WZRA-7.5

WZRA-11

WZRA-15

WZRA-18.5

WZRA-22

WZRA -30

WZRA-37

WZRA-45

WZRA-55

WZRA-75

WZRA-90

WZRA-115

WZa-132

WZRA-160

WZRA-185

WZRA-200

WZRA-250

WZRA-280

WZRA-320

WZRA-400

WZRA-450
