編號

型號

顯示尺寸

分辨率

安裝方式

硬件規格

系統存儲：

中央處理器：Cotex-A8 1GHz處理器
內存：256M DDR2 用戶可用內存達250M
電子硬盤：EMMC FLASH 4G （獨家設計）
擴展存儲：SD存儲可擴展達32G
FRAM鐵電：16K 可頻繁讀寫數據，不掉電、長壽命

顯示觸控：

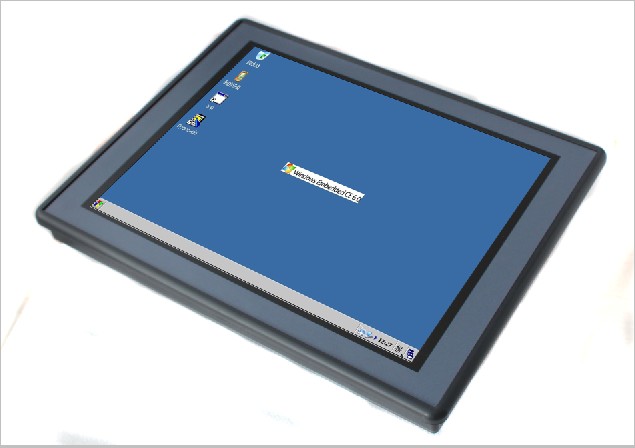

10.4英寸（4:3）TFT真彩LCD，16.7M色
分辨率：800X600高清顯示，并可實現旋轉顯示
LED高亮度背光，且可調節控制
高強度觸摸屏，觸摸屏點擊次數可達100萬次
支持手寫輸入法、拼音輸入法 、內置標準軟鍵盤

通信接口：
3路標準RS232接口
1路標準RS485接口（可以配置到3路，自動收發）

USB接口：

USB2.0 HOST 2路，可外接U盤，鼠標和鍵盤
USB2.0 DEVICE接口1路，可以用于同步調試，可和USB外設連接

聲音接口：
蜂鳴器，立體聲音頻（帶功放）可實現語音和音樂提示

開關量輸入輸出（DI/DO）
16路IO口，輸入輸出0V、5V，帶驅動緩沖控制

模擬量（AD/PWM）
2路0-5V/4-20mA模擬量輸入采樣，1路16位PWM輸出

網絡接口：
內置100M網絡接口，可以實現遠程數據傳輸和控制
可外接USB WIFI（選配）

電源要求：
電源輸入：DC 5.5V～36V
電源功耗：217～353mA @ DC 12V 功耗：4.236W

機械特性：

安裝方式：外嵌入卡扣固定
顯示區域  （MM）：212×159 （±0.3mm）
前面板尺寸（MM）：270×206.5 （±0.3mm）
開孔尺寸  （MM）：260×196.5 （±0.3mm）

工作環境：
操作溫度：-20℃～70℃    存儲溫度：-30℃～85℃
工作濕度：45%～80%RH     前面板防水防潮

安規認證：
CE EN 55022、55024、ROHS IEC 62321、FCC、高低溫

獨家設計功能：

獨立外置RTC實時時鐘（充分延長電池壽命）
雙看門狗（外接硬件看門狗+內置軟件看門狗
觸摸屏采用獨立CPU管理、高抗擾、手寫和操作更穩定可靠采用EMMC FLASH，提供更大容量，更可靠的存儲空間

軟件功能

操作系統：

內置正版Windows CE6.0 R3中文版，可配置英文版，也可定制Windows CE6.0繁體中文版、日文版、韓文版

Bootloader：

采用XIP現場架構，256M的RAM空間中，用戶可用部分達250M，且啟動時間少于10秒

文件系統：

TXFAT(板載Flash) 保證文件系統掉電不被破壞,內部系統3重保護

數據保存：

鐵電FRAM，實現數據保存和頻繁的數據讀寫，保證無電池下的斷電數據保護
文件系統可以保存在SD卡
保存在NAND FLASH (頻繁讀寫數據建議采用采用鐵電或者SD卡)

系統工具：

Windows command shell,
ActiveSync同步

應用程序開發環境：

BOMC WinCE 6.0 SDK，
Visual Studio 2005, Visual Studio 2008, EVC/SP4,
C Libraries Services (COM and DCOM),
Microsoft Foundation Classes (MFC),
Microsoft .NET Compact Framework 3.5,
XML including DOM XQL,
Winsock 2.2

設備驅動：

RS232、RS485、看門狗時鐘（WDT）API、SD卡讀寫、USB、畫面旋轉API、背光調節API、音頻音量調節、觸摸屏校正API、E2PROM數據讀寫API、蜂鳴器API、IO口輸入輸出、AD采樣、PWM輸出等

支持用戶程序和系統程序的簡單切換：

只需要一個跳線開關，更改一個文件名稱，就可以實現開機后運行WINDOWS CE系統還是運行用戶應用程序的選擇

支持在線遠程現場維護升級：

支持SD卡在線更換開機LOGO
支持SD卡現場在線升級系統和用戶應用程序

支持通過串口、USB、網絡傳輸調試升級程序

提供網絡遠程控制、外置WIFI可以實現無線通信

用戶程序加密：

提供IMEI序列號加密方式，一機一密碼，用戶可以在應用程序中加入驗證碼比較功能，防止程序被非法復制

應用例程：

提供各種接口、傳輸、存儲、UI界面設計等應用源代碼
