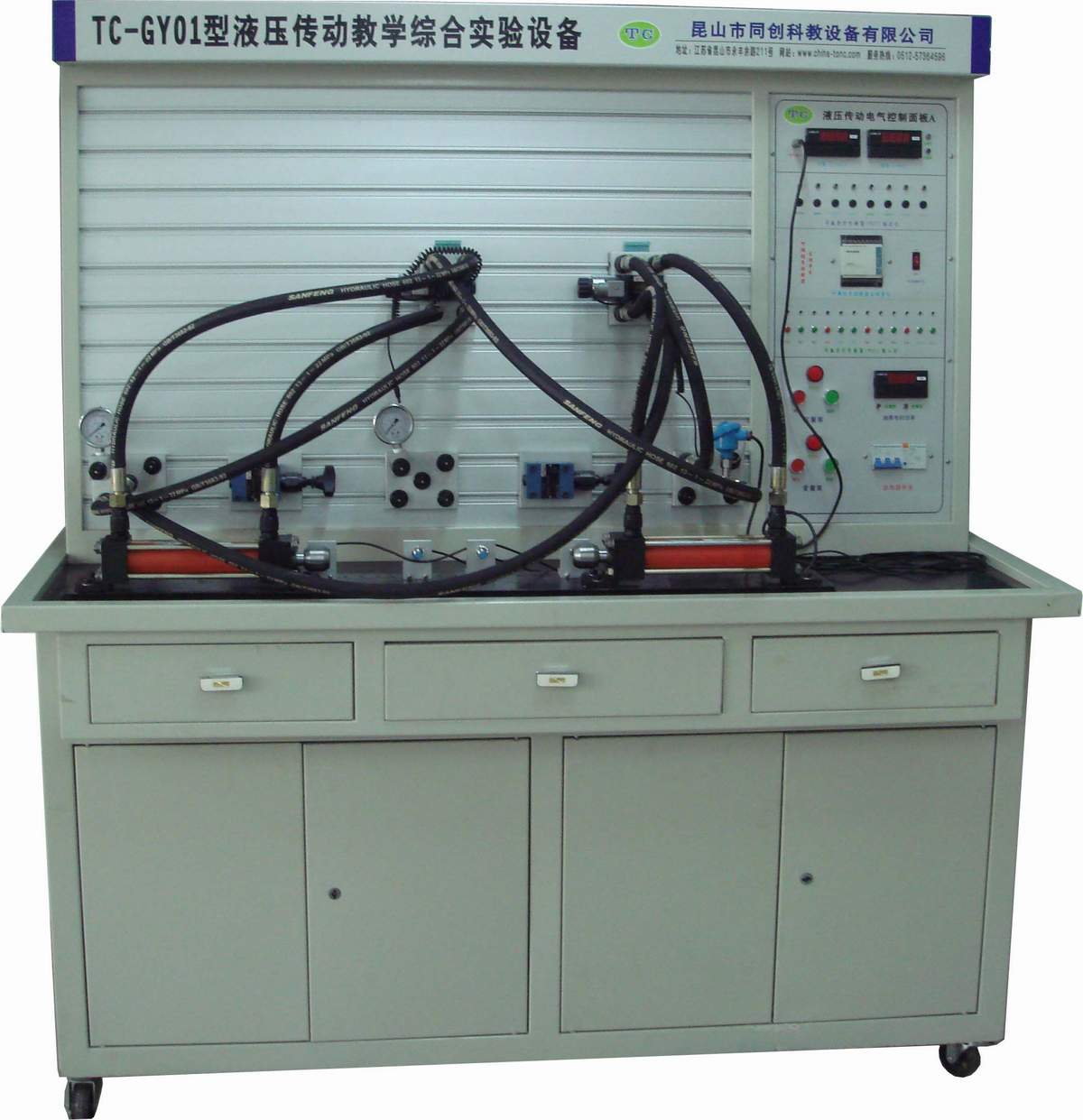

TC-GY01型液壓傳動教學綜合實驗設備是根據現代實驗教學特點，征集廣大學科教師對實驗的建議，吸收國內外先進的液壓實驗教學特點，精心設計而成。它采用先進的液壓元件技術和新穎的模塊設計，構成了插接方便的系統組合。它滿足高等院校、中等專業院校及職業技工學校的學生對進行液壓傳動課程的實驗教學要求�？梢耘囵B(yǎng)和提高學生的設計能力、動手能力和綜合運用能力，起到了加強設計性實驗及其綜合運用的實踐環節的作用。



主要特點：

1．模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便。

2．該系統全部采用標準的工業液壓元件，使用安全可靠，貼近實際。

3．快速而可靠的連接方式，特殊的密封接口，保證實驗組裝隨便、快捷，拆接不漏油，清潔干凈。

4．精確的測量儀器，方便的測量方式，使得簡單，讀數準確。

5．可編程序控制器（PLC）電氣控制，機電液一體控制實驗形式。

實驗功能：

一) 常用液壓元件的性能測試：

1．液壓泵的特性測試；

2．溢流閥的特性測試；

3．節流閥的特性測試；

4．調速閥的特性測試；

5．減壓閥的特性測試；

6．順序閥的特性測試；

二）液壓傳動基本回路演示實驗：（十幾種回路）

1．采用節流閥的進油節流調速回路；

2．采用節流閥的回油節流調速回路；

3．采用節流閥的旁路節流調速回路；

4．采用調速閥的進油節流調速回路；

5．采用調速閥的回油節流調速回路；

6．采用調速閥的旁路節流調速回路；

7．簡單的壓力調定回路；

8．變量泵加旁路小孔節流的調壓回路；

9．用多個溢流閥的壓力調節回路（二級調壓回路）；

10．用減壓閥的減壓回路；

11．采用行程閥的速度換接回路；

12．調速閥串聯的速度換接回路；

13．調速閥并聯的速度換接回路；

14．采用三位換向閥的卸荷回路；

15．采用先導式溢流閥的卸荷回路；

16．采用順序閥的順序動作回路；

17．采用電器行程開關的順序動作回路；

18．采用壓力繼電器的順序動作回路；

19．采用液控單回閥的閉鎖（平衡）回路；

20．用順序閥的平衡回路；

三）學生自行設計、組裝的擴展液壓回路實驗（可擴展100多種）。

實驗裝置組成：

　　實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成。

一）實驗工作臺

實驗工作臺由雙面組成，實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。

二）液壓泵站

系統額定工作壓力：7Mpa。（最大可至10Mpa）
　�。�1）電機—泵裝置（2臺）

定量葉片泵-電機1臺：

定量葉片泵：公稱排量8mL/r，容積效率 90%；

電機：三相交流電壓，功率1.50KW，轉速1450r/min；

變量葉片泵-電機1臺：

泵：低壓變量葉片泵，公稱排量8.3mL/r，壓力調節范圍 4～7Mpa

電機：三相交流電壓，功率1.50KW，轉速 1450

（2）油箱：公稱容積50L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等

（3）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。



三）常用液壓元件

以北京華德力士樂系列液壓閥元件為主，配置詳見配置清單。

每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。

油路搭接采用開閉式快換接頭，拆接方便，不漏油。

四）電氣測控單元

  可編程序控制器(PLC)：采用日本歐姆龍CMP1A系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz
