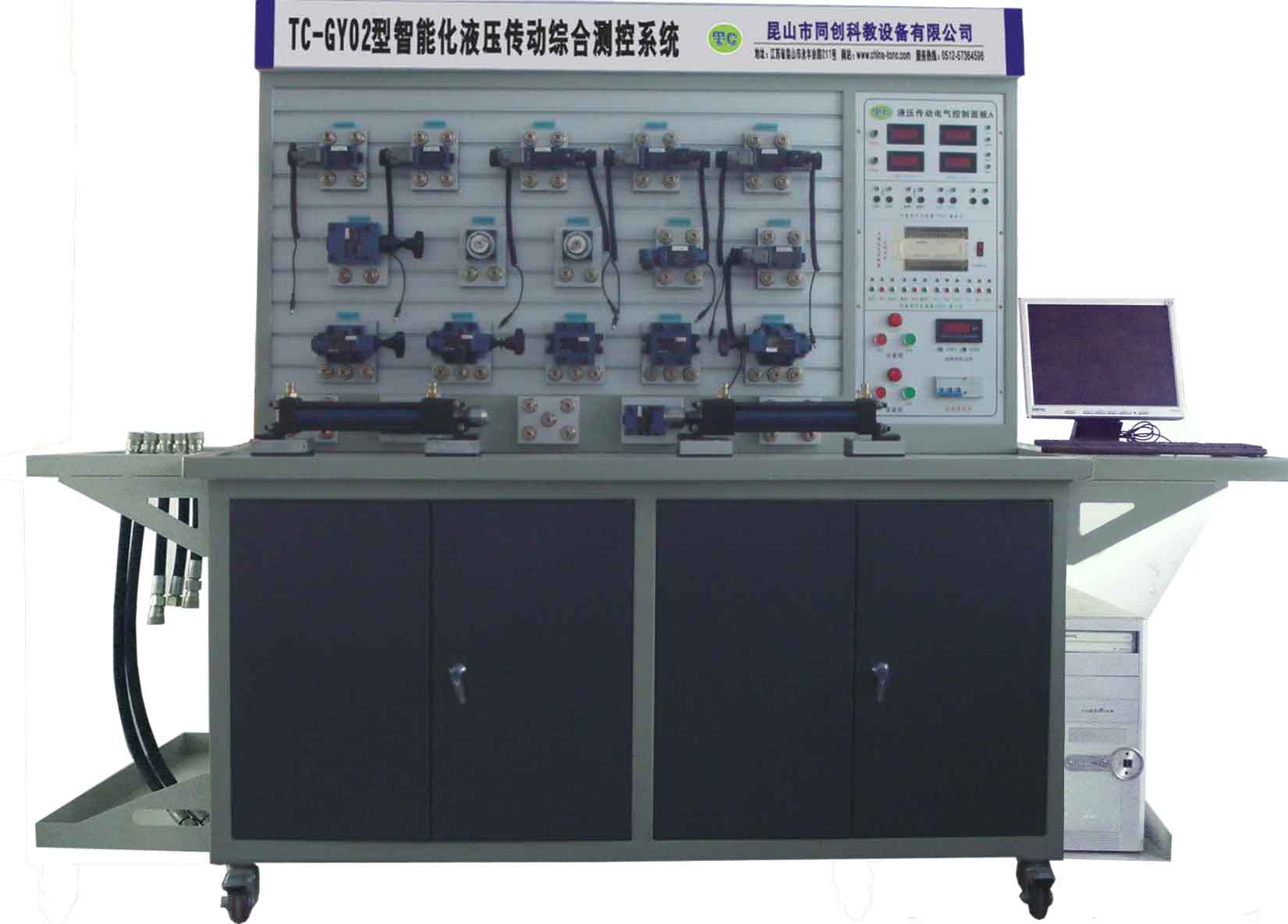

TC-GY02型智能化液壓傳動綜合教學實驗臺在TC-GY01型的基礎上，增加了智能化測試與分析手段，流量、壓力及轉速等參數均采用傳感器測量，通過數據采集卡和計算機連接，實現計算機智能數據采集、分析、處理、即時顯示、曲線自動生成等功能。是跟蹤現代化液壓工業發展，實現機電液一體化教學的新型液壓傳動與控制綜合實驗臺。

主要特點：

1．模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便。

2．該系統全部采用標準的工業液壓元件，使用安全可靠，貼近實際。

3．快速而可靠的連接方式，特殊的密封接口，保證實驗組裝隨便、快捷，拆接不漏油，清潔干凈。

4．精確的測量儀器，方便的測量方式，使得簡單，讀數準確。

5．可編程序控制器（PLC）電氣控制，機電液一體控制實驗形式。

6．智能化實驗數據采集處理方式。



一、 實驗裝置功能

一）常用液壓元件的性能測試（靜態、動態）：

1．              液壓泵的特性測試；

2．              溢流閥的特性測試；

3．              節流閥的特性測試；

4．              調速閥的特性測試；

5．              減壓閥的特性測試；

6．              順序閥的特性測試；

7．              液控單向閥的特性測試；

8．              電磁換向閥的特性測試；

二）液壓傳動基本回路實驗：（十幾種回路）

1．采用節流閥的進油節流調速回路；

2．采用節流閥的回油節流調速回路；

3．采用節流閥的旁路節流調速回路；

4．采用調速閥的進油節流調速回路；

5．采用調速閥的回油節流調速回路；

6．采用調速閥的旁路節流調速回路；

7．簡單的壓力調定回路；

8．變量泵加旁路小孔節流的調壓回路；

9．用多個溢流閥的壓力調節回路（二級調壓回路）；

10．用減壓閥的減壓回路；

11．采用行程閥的速度換接回路；

12．調速閥串聯的速度換接回路；

13．調速閥并聯的速度換接回路；

14．采用三位換向閥的卸荷回路；

15．采用先導式溢流閥的卸荷回路；

16．采用順序閥的順序動作回路；

17．采用電器行程開關的順序動作回路；

18．采用壓力繼電器的順序動作回路；

19．采用液控單回閥的閉鎖（平衡）回路；

20．用順序閥的平衡回路；

21．蓄能器的應用。

三）學生自行設計、組裝的擴展液壓回路實驗；（可擴展上百種實驗）

四）可編程序控制器（PLC）電氣控制，機電液一體控制實驗形式；

五）智能化數據采集系統實驗：可進行實驗數據采集、分析、處理、即時顯示、實驗曲線自動生成等功能實驗。

二、 實驗裝置組成

　　實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。

　一） 實驗工作臺
　　實驗工作臺由實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。

工作臺尺寸：長×寬×高=1660mm×680mm×1800mm

　二）液壓泵站

系統額定工作壓力：7Mpa。（最大可至8Mpa）
　�。�1）電機—泵裝置（2臺）

定量葉片泵-電機1臺：

定量葉片泵：公稱排量10mL/r，容積效率 90%；

電機：三相交流電壓，功率1.50KW，轉速1450r/min；

變量葉片泵-電機1臺：

泵：低壓變量葉片泵，公稱排量 8.3mL/r，壓力調節范圍 4～7Mpa

電機：三相交流電壓，功率1.50KW，轉速 1450r/min

（2）油箱：公稱容積50L；附有液位、油溫指示計，吸油、回油濾油器等。

（3）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

三）常用液壓元件

以北京華德液壓閥元件（采用德國力士樂技術）為主，配置詳見附件1；

每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。

油路搭接采用開閉式快換接頭（帶單向閥），拆接方便，不漏油。

四）電氣控制單元

可編程序控制器(PLC)： 日本三菱，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz

漏電脫扣器，接觸器，直流24V電源，接近開關，連接線纜，插座，按鈕，指示燈等

五）數據采集系統

計算機：PⅣ主機，17’液晶顯示器

數據采集卡 1塊

壓力傳感變送器 2只；

流量傳感變送器 1只；

功率傳感變送器 1只；

溫度傳感變送器 1只；

詳見配置清單。
