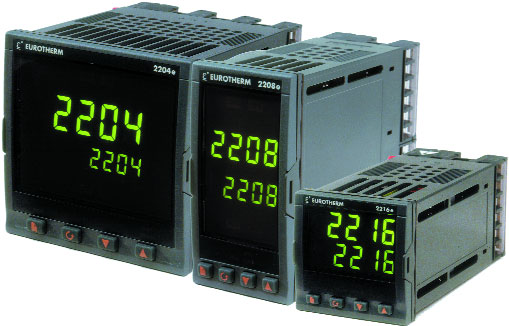

2200系列回路調節器

2200系列是帶有自整定功能的PID高精度溫度控制器。

　

通過模塊組合可實現兩個控制輸出，兩個報警及一個通訊口。

　

基本單元還包括兩個邏輯輸入，通過軟件設置可定義其功能。

　

在2204中還可安裝10A大電流繼電器輸出模塊。

　

主要特點：

• 具有可定義的多種輸入類型，包括熱電偶，Pt100型鉑熱電阻和高標準過程輸入。

• 控制回路均可被定義為PID，On/Off 開關量或閥位。

• PID控制輸出可用于繼電器、邏輯、雙向可控硅或直流等輸出，此時，閥位輸出應是繼電器控制量，雙向可控硅觸發脈沖或邏輯量。

• 自整定和PID增益表功能可以和過程最優簡化調試、優化過程。

• 開放的通訊功能，可以使用的通訊協議有：Modbus, EI-Bisynch.

• 控制器組態可通過前面板操作界面實現，也可使用組態軟件包（iTools）來實現。該軟件包可運行于Windows95, 或NT操作系統。

　

　

　

尺寸描述：

后部終端連接：



訂貨資訊：

2200系列儀表為模塊化結構，可以達到4路輸出和一路通訊。

標準配置還包括2路邏輯輸入（2216只能有3路輸出，并且沒有邏輯輸入）。

對于2204型儀表還可選配一個10A加熱輸出。

一般只需訂購硬件的要求。完整的硬件代碼將幫助你配置2200。

　

//

型號	功能	電源電壓	輸出1	輸出2	輸出AA	輸出3（2216無此）	10A輸出	通訊	手冊
2216	CC:PID控制	VH: 85-264Vac	XX:無安裝	XX:無安裝	XX:無安裝		XX:無	2XX:無安裝	XXX:無
2208	NF:開/關控制		繼電器：2-腳	繼電器：2-腳	RF:已安裝但沒設置		R5: 已安裝但沒設置	Modbus協議：	ENG:英語
2204	VC:閥門控制		R1:已安裝但沒設置	R1:已安裝但沒設置	RH:PID加熱輸出		RH: :PID加熱輸出	2YM:2線制RS485	FRA:法語
			RH:PID加熱輸出	RC:PID制冷輸出	RC:PID制冷輸出			2FM:4線制RS485	ITA:意大利語
			RU:閥門上升輸出	RW:閥門下降輸出	FH:上限報警3或4			2AM:RS232	GER:德語
			FH:上限報警1	FH:上限報警2	FL:下限報警3或4			EI-Bisynch協議：
			FL:下限報警1	FL:下限報警2	DB:偏差帶報警3或4			2YE:2線制RS485
			DB:偏差帶報警1	DB:偏差帶報警2	DL:下偏差報警3或4			2FE:4線制RS485
			DL:下偏差報警1	DL:下偏差報警2	DH:上偏差報警3或4

-->
