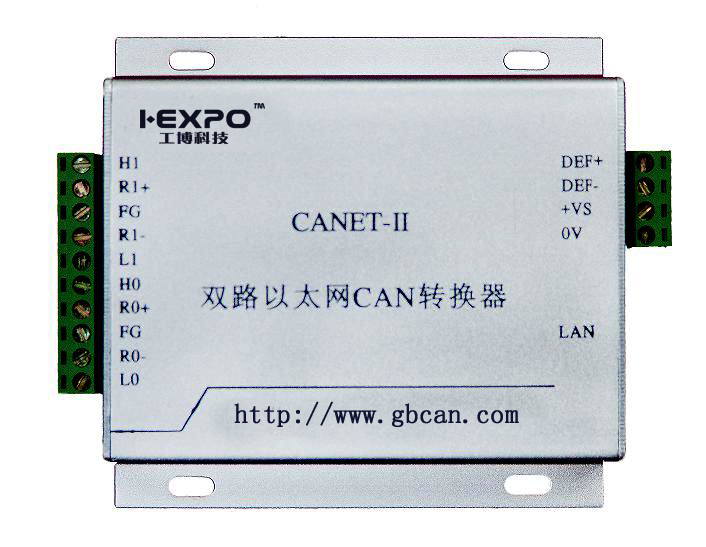

技術手冊：CANET-II CAN轉以太網適配器

產品概述

    CANET-II 高性能CAN轉以太網適配器，集成了兩路CAN-bus 接口和EtherNet 接口以及TCP/IP 協議棧，用戶利于它可以輕松完成CAN-bus 網絡和EtherNet 網絡的互連互通，進一步拓展CAN-bus 網絡的范圍。

     CANET-II CAN轉以太網適配器每路CAN通道都集成完全的電氣隔離保護、防浪涌保護，抗干擾能力強，是一款性能穩定、通訊可靠的CAN以太網轉換器。

    CANET-II適配器的轉換效率為3000幀/S（1Mbps擴展幀下測的），適合大部分CAN的低速到高速的應用。

性能指標

    系統性能：32位ARM9處理器，內嵌實時操作系統，更高性能；

    通訊接口：CAN-bus接口采用光電隔離，隔離模塊絕緣電壓：2500V，以太網10M/100M；

    幀流量： 3000幀/S(1MBps下擴展幀)；

    傳輸方式：CAN 2.0A 和 CAN2.0B 協議；

    通道數目：支持2路CAN控制器，每路均可單獨控制；

    傳輸介質：屏蔽或非屏蔽雙絞線；

    傳輸速率：CAN控制器波特率在 5Kbps ～ 1Mbps 之間可選；

    總線長度及節點數：?jiǎn)温房偩�(xiàn)上最多可接110個節點，最長通訊距離10公里；

    供電形式：7-40V寬電壓輸入；

    工作溫度：-20 ℃ ～ + 70 ℃；

    產品尺寸：108mm*82mm*28mm；

應用領域

    CAN-bus 產品開發；

    CAN-bus 數據分析；

    CAN-bus 主從式網絡；

    CAN-bus 教學應用；

    CAN-bus 網關、網橋；

    CAN-bus 工業自動化控制系統；

    智能樓宇控制、數據廣播系統等 CAN-bus 應用系統；

    不同 CAN-bus 網絡間的數據轉換；

產品銷售清單

    CANET-II CAN轉以太網適配器；

    光盤1張（配置軟件、測試軟件、用戶手冊、Visual C++,C++Builder例程等）；

技術支持與服務

    一年免費維修、升級；之后以適當?shù)姆绞教峁┘夹g(shù)支持 。
