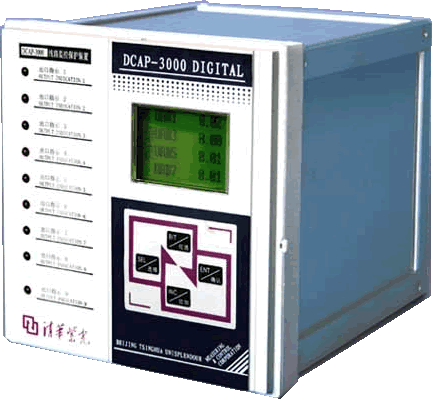

DCAP-3000（V2.0）系列數字式監控保護裝置

1、綜述

　　北京紫光測控有限公司DCAP-3000系列監控保護裝置是國內率先推出的集測量、控制、保護及通訊功能為一體的分散式數字保護系列產品之一。分散式監控保護裝置的突出特點是保護單元可以安裝在一次開關設備上或開關設備旁，通過光纖或雙絞線將保護單元與主控制室的后臺主機相聯，從而構成綜合自動化系統。監控保護單元就地安裝不僅能減少變電站的建筑面積和節省大量的二次電纜，從而節省投資，還能減少變電站安裝、調試及維護的工作量并提高系統的可靠性。DCAP-3000 （V2.0）系列數字式監控保護裝置自投放市場以來，已有上萬套的成熟應用。


2、主要技術參數

基本性能

1．額定交流輸入：電壓:Un=100V, 電流:In=5A或In=1A，頻率：F=50Hz
2．裝置工作電源:DC/AC 110V/220V
3．直流功耗:15W/30W（正常/動作）
4．交流功耗:電流回路＜0.75VA/相 電壓回路＜0.50VA/相
5．觸點容量: DC 220V/5A
6．開關量輸入：分為三組。
　 SI1至SI9為直流220V輸入；
　 SGP為GPS對時輸入端子，直流24V輸入；
　 SP1、SP2是兩路脈沖量輸入端子，直流24V輸入。
　 根據需要，SGP、SP1、SP2也可以配置測量普通遙信量。
7．測量精度：
　 電流測量精度：0.2In－In 0.2％， 電壓測量精度：0.2Un－1.2Un 0.2％
　 功率測量精度：0.5％
　 電度測量精度：內部計算 1.0％，外接脈沖取決于脈沖表精度
8．保護性能
　 保護測量精度 1％ 保護動作精度 5％
　 動作延時整定范圍：0.1s-20.00s
9．諧波分析
　 可分析被測電壓、電流的諧波含量
10.通訊功能
　 裝置具有1路RS485數據通信總線（或配置成光纖通信接口），可與綜合自動化監控系統聯網，
　 并可完全實現四遙功能。
11.動作及告警報告和錄波
　 保護動作時產生事故報警報告，發生告警事件時產生預告報警報告。
　 保護動作可啟動錄波，錄波的長度可整定，裝置內部緩沖區可支持總長最多2s的多次錄波。錄波
　 數據自動上傳到監控主機。

環境性能

1. 環境溫度
　 工作：-10～55℃
　 貯存：-25～70℃。
2. 大氣壓力
　 80～110KPa（相對海拔高度2km及以下）。
3. 相對濕度
　 5％～95％
4. 熱穩定性
　 電流回路： 長期運行 2In
　 短時過載： 20In，2s
　 瞬時過載： 50In，10ms
　 電壓回路： 長期運行 1.5Un
5. 絕緣電阻
　 裝置所有電路與外殼之間的絕緣電阻在標準實驗條件下，不小于100MΩ。
6. 介質強度
　 裝置所有電路與外殼之間的介質強度能耐受交流50Hz，電壓2kV有效值，歷時1min試驗，而無絕緣
　 擊穿或閃絡現象。
7. 沖擊電壓
　 裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為
　 5kV的1.2/50μs標準雷電波短時沖擊檢驗。

抗干擾性能

1. 能承受頻率為1MHz及100kHz衰減振蕩脈沖群（第一個半波電壓幅值共模為2.5kV，差模為1kV）干
　 擾檢驗。
2. 能承受嚴酷等級為IV級的靜電放電干擾檢驗。
3. 能承受嚴酷等級為Ⅲ級（10V/m）的輻射電磁場干擾檢驗。
4. 能承受嚴酷等級為Ⅳ級的快速瞬變干擾檢驗。
5. 能承受嚴酷等級為3級的浪涌（雷擊）干擾試驗。試驗期間及試驗后的產品的性能符合該標準的規定。
6. 裝置能承受嚴酷等級為3級的射頻場感應的傳導抗干擾試驗，試驗期間及試驗后的產品的性能符合該
　 標準的規定。
7. 裝置能承受嚴酷等級為5級的工頻磁場抗干擾試驗，試驗期間及試驗后的產品的性能符合該標準的規
　 定。
8. 裝置能承受嚴酷等級為4級的脈沖磁場抗干擾試驗，試驗期間及試驗后的產品的性能符合該標準的規
　 定。
9. 裝置能承受嚴酷等級為4級的阻尼振蕩磁場抗干擾試驗，試驗期間及試驗后的產品的性能符合該標準
　 的規定。
10.裝置能符合GB/T14598.16中規定的射頻傳導發射限值的規定。


>> DCAP-3000（V2.0）系列分散式監控保護裝置包括如下型號
