繼電器模組 濱州新大新機電科技有限公司


繼電器模組
產品型號: XS-32DI
產品價格: 1207元
產品品牌: 新大新

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 畢義軍
所在區域： 山東.濱州
辦公地址： 山東省濱州市濱城區黃河四路魏鑫家園
郵　　編： 256600
電　　話： 0543-3380239
移動電話： 13563068155
傳　　真： 0543-3380239
電子郵件： bzxindaxin@163.com
公司主頁： http://www.bzxindaxin.com

詳細描述:

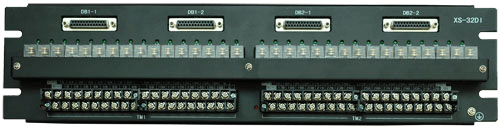

32路繼電器隔離數字輸入模塊（端子板）

控制柜裝配的革命性變化，使接線變得異常簡單

1、簡介

XS-32DI 32路多功能繼電器隔離數字輸入模塊（端子板），可用來對來自危險場合的開關信號進行隔離，主要用于對電機狀態、開關狀態等強電信號進行隔離輸入。主要是配合DCS數字輸入卡或PLC數字輸入模塊使用。

2、技術指標

通道數

32

　

信號類型

開關量輸入

　

隔離型式

繼電器隔離

　

觸點操作次數

大于10萬次

　

最大觸點操作頻率

1800次/小時

　

線包供電

AC220V\DC24V可選

220V需定制

線包接法

內供電為共陽，外供電為共陰

　

供電電源

DC24V 帶總保險

　

LED指示

電源：紅色\回路：綠色

　

內部接口形式

D-SUB 25P 母頭

　冗余

外部接線形式

整體可拔插螺釘端子M3.5



PLC模塊供電

DC24V 3A

　

功 耗

每點約0.6W

　

工作溫度

0℃～60℃

　

安裝形式

支架螺釘安裝

安裝孔465*57

外形尺寸

482*113mm

　

3、使用說明

主要功能

信號隔離、模塊供電；
輸入型式：線圈側可進行有源、無源開關輸入選擇，可適用各種DCS、PLC及控制儀表接入模式；
輸出型式：高電平輸出；
指示：綠色LED指示動作情況；
保護：電源回路采取了過壓、過流、反接保護措施；
接線：輸出側為標準D-SUB 25P母頭接插件，冗余配置（DB1-1和DB1-2冗余，DB2-1和DB2-2冗余）；輸入側為拔插式螺釘端子。

接線端子說明

回路號

輸出側

輸入接線

回路號

輸出側

輸入接線

DB1

TM1

DB2

TM2

1

2

1A

1B

17

2

17A

17B

2

3

2A

2B

18

3

18A

18B

3

4

3A

3B

19

4

19A

19B

4

5

4A

4B

20

5

20A

20B

5

6

5A

5B

21

6

21A

21B

6

7

6A

6B

22

7

22A

22B

7

8

7A

7B

23

8

23A

23B

8

9

8A

8B

24

9

24A

24B

9

12

9A

9B

25

12

25A

25B

10

13

10A

10B

26

13

26A

26B

11

14

11A

11B

27

14

27A

27B

12

15

12A

12B

28

15

28A

28B

13

16

13A

13B

29

16

29A

29B

14

17

14A

14B

30

17

30A

30B

15

18

15A

15B

31

18

31A

31B

16

19

16A

16B

32

19

32A

32B

內供電+

1-Link1/4選連

24V+

內供電+

1-Link1/4選連

24V+

內供電+

11-Link3/6選連

內供電+

11-Link3/6選連

內供電-

10-Link2/5選連

0V

內供電-

10-Link2/5選連

0V

內供電-

20

內供電-

20

外部供電

　

L(+)

N(-)

外部供電

　

L(+)

N(-)

當輸入為無源干接點時，短接Link9 Link10，當輸入為有源信號時，短接 Link11。

4、特殊用法說明

1、XS-32DI常規為DC24V標準，如果輸入信號為AC220V，需選用AC220V繼電器。

2、為防止混亂，無論有源信號還是無源信號，一塊板上信號必須一致。

3、該模塊的內部接口DB*-1\DB*-10、DB*-11\DB*-20腳可為PLC模塊提供直流電源或?yàn)楸P內儀表提供直流電源（選連）。

4、DB1-1和DB1-2并接，DB2-1和DB2-2并接，用于冗余控制。
