供接線端子

濱州新大新機電科技有限公司

產品型號:	FM-32DIO-A(B)
產品價格:	554元
產品品牌:	新大新

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：畢義軍

所在區域：	山東.濱州
辦公地址：	山東省濱州市濱城區黃河四路魏鑫家園
郵　　編：	256600
電　　話：	0543-3380239
移動電話：	13563068155
傳　　真：	0543-3380239
電子郵件：	bzxindaxin@163.com

公司主頁：	http://www.bzxindaxin.com

詳細描述:

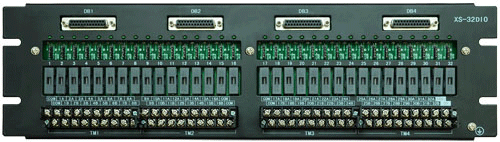

非隔離32路輸入輸出模塊（端子板）

點擊看大圖

下載該產品說明書

制柜裝配的革命性變化，使接線變得異常簡單

1、簡介

FM-32DIO-A(B) 32路多功能非隔離輸入輸出模塊（端子板），可用來對常規模擬信號、數字信號輸入進行連接或驅動小型負載。主要是配合DCS數字、模擬輸入輸出卡或PLC數字、模擬輸入輸出模塊使用。2、技術指標

通道數	32
信號類型	開關量、模擬量輸入輸出
隔離型式	無隔離
驅動能力	單路最大3A(DC24V)
供電電源	DC24V 帶總保險	可按要求作AC220V
LED指示	電源\回路:綠\保險:紅
回路保險	便捷拔插式
內部接口	a型：D-SUB 25P母頭\b型：彈簧端子
外部接線	彈簧端子
PLC模塊供電	DC24V 3A
功耗	每點約0.6W
工作溫度	0℃～60℃
安裝形式	通用35mmU型導軌安裝
外形尺寸	282*125mm

3、使用說明

主要功能

信號傳輸、模塊供電；
輸入輸出型式：通過跳線可接駁各種有源\無源數字信號、電壓\電流\電偶\電阻等模擬信號的輸入和輸出；
指示：綠色LED指示回路信號，紅色LED作為保險熔斷報警指示；
保護：電源回路采取了過壓、過流、反接保護措施；
接線：A型輸入側為標準D-SUB 25P母頭接插件，B型輸入側為快速?gòu)椈啥俗�，輸出�?cè)均為大功率快速?gòu)椈啥俗印?/P>
接線端子說明

內部接線端

外部接線端

端子

DB插針

功能定義

端子

DB插針

功能定義

端子

功能定義

端子

功能定義

1L+

DB1-1

1組電源正端Link1選連

2L+

DB1-11

2組電源正端Link3選連

1A

1B

第1路輸出/入

9A

9B

第9路輸出/入

A1

DB1-2

第1路輸入/出

B1

DB1-12

第9路輸入/出

2A

2B

第2路輸出/入

10A

10B

第10路輸出/入

A2

DB1-3

第2路輸入/出

B2

DB1-13

第10路輸入/出

3A

3B

第3路輸出/入

11A

11B

第11路輸出/入

A3

DB1-4

第3路輸入/出

B3

DB1-14

第11路輸入/出

4A

4B

第4路輸出/入

12A

12B

第12路輸出/入

A4

DB1-5

第4路輸入/出

B4

DB1-15

第12路輸入/出

5A

5B

第5路輸出/入

13A

13B

第13路輸出/入

A5

DB1-6

第5路輸入/出

B5

DB1-16

第13路輸入/出

6A

6B

第6路輸出/入

14A

14B

第14路輸出/入

A6

DB1-7

第6路輸入/出

B6

DB1-17

第14路輸入/出

7A

7B

第7路輸出/入

15A

15B

第15路輸出/入

A7

DB1-8

第7路輸入/出

B7

DB1-18

第15路輸入/出

8A

8B

第8路輸出/入

16A

16B

第16路輸出/入

A8

DB1-9

第8路輸入/出

B8

DB1-19

第16路輸入/出

端子

功能定義

端子

功能定義

1M

DB1-10

1組電源負端Link2選連

2M

DB1-20

2組電源負端Link7選連

17A

17B

第17路輸出/入

25A

25B

第25路輸出/入

端子

DB插針

功能定義

端子

DB插針

功能定義

18A

18B

第18路輸出/入

26A

26B

第25路輸出/入

3L+

DB2-1

3組電源正端Link4選連

4L+

DB2-11

4組電源正端Link6選連

19A

19B

第19路輸出/入

27A

27B

第26路輸出/入

C1

DB2-2

第17路輸入/出

D1

DB2-12

第25路輸入/出

20A

20B

第20路輸出/入

28A

28B

第27路輸出/入

C2

DB2-3

第18路輸入/出

D2

DB2-13

第25路輸入/出

21A

21B

第21路輸出/入

29A

29B

第28路輸出/入

C3

DB2-4

第19路輸入/出

D3

DB2-14

第26路輸入/出

22A

22B

第22路輸出/入

30A

30B

第30路輸出/入

C4

DB2-5

第20路輸入/出

D4

DB2-15

第27路輸入/出

23A

23B

第23路輸出/入

31A

31B

第31路輸出/入

C5

DB2-6

第21路輸入/出

D5

DB2-16

第28路輸入/出

24A

24B

第24路輸出/入

32A

32B

第32路輸出/入

C6

DB2-7

第22路輸入/出

D6

DB2-17

第30路輸入/出

電源端子

C7

DB2-8

第23路輸入/出

D7

DB2-18

第31路輸入/出

1

PS1電源 DC +

F0

內側總保險　

C8

DB2-9

第24路輸入/出

D8

DB2-19

第32路輸入/出

2

PS1電源 DC -

F1~F32

回路保險　

3M

DB2-10

3組電源負端Link5選連

4M

DB2-20

4組電源負端Link8選連

COM

公共端

　

　

跳線說明

采用板上跳線選擇每一路的接線方式和輸入輸出信號類型：
輸出型式從下列任選其一：
無源常開輸出、模塊供電DC24V有源共陰輸出、板上供電 DC24V有源共陰輸出。
輸入型式從下列任選其一：
干接點輸入、DC24V有源共陰輸入、三線制四線制開關，兩線制、三線制電壓脈沖或電流脈沖（電流脈沖需加配250歐姆標準電阻R1~R32）。

常用接線

本模塊可為PLC模塊進行供電，如果PLC模塊不需供電，則LINK1~8可根據需要斷開。

4、特殊用法說明

1、內側總保險F0用于內部供電端子1L+\1M（DB1-1\DB1-10）、2L+\2M(DB1-11\DB1-20)、3L+\3M（DB2-1\DB2-10）、4L+\4M(DB2-11\DB2-20)保護，該端子可為PLC模塊提供直流電源或?yàn)楸P(pán)內儀表提供直流電源。

2、輸出回路裝有保險保護，既可以保護電源系統，又可代替配電開關，檢修時可取下保險代替拆線。
