產品介紹：

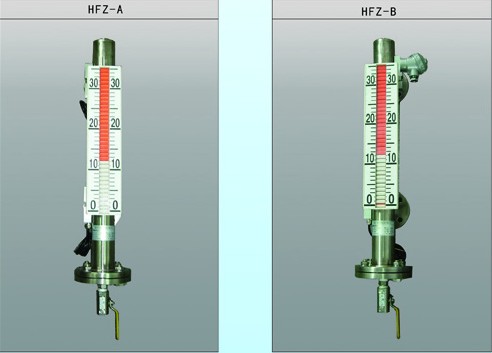

磁翻柱液位計是安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。主體管外側亦可加裝磁性開關，做為電氣接點信號輸出或裝置液位變送器做遠距離液位信號及液位控制。

動作原理

在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會推動磁性色片翻轉，磁性色片顏色會由白色翻轉為紅色，以指示實際液面高度。

特點及適用場所

1. 適用于高溫、高壓、強酸、強堿及防暴要求，結構簡單，可靠耐用，可加裝多種配制，使控制更加容易。

2. 加裝液位變送器及磁性開關，不須停機可隨時安裝調整。

3. 若電源中斷，現場開關亦不受影響，準確性高。

4. 每10公分有1個不同顏色的色片，使液位容易辨認。

5. 適用于柒整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工業等。

基本參數：

1. 上端：瓶蓋+4分PT塞頭

2. 下端：雙法蘭+4分牙口型球閥

3. 接續法蘭：DN20，PN10

4. 測量距離：0.2～5.8m

5. 耐壓：10kg/cm^2(max:40kg/cm^2)

6. 介質溫度：≦80℃(max:400℃)

7. 測量精度：±10mm
