一、概述：

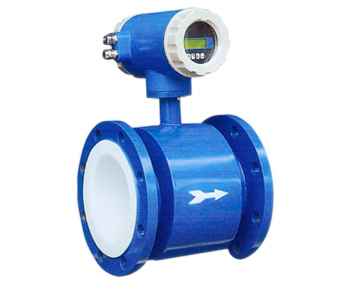

電磁流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥漿、紙漿以及食品方面的液體等，多種電極和多種襯里大大方便了你的選擇，寬闊的30：1流量范圍、智能化的多種結構，被廣泛的應用電力、鋼鐵、化工、制藥、環保、稀土等多種行業。
二、工作原理：
電磁流量計所依據的基本理論是法拉第電磁感應定律，當導體切割磁力線運動時，導體內將產生感應電動勢。根據該原理，可測量管內流動的導電流體的體積。導電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極，兩電極的連線既與導管軸線垂直，又與磁場方向垂直，當導電液體流經導管時，因切割力線，兩個電極上就產生感應電動勢。
三、技術參數：
1）測量口徑：10mm-1200mm
2）流速范圍：0.3-10m/s
3）介質導電率:>5us/cm
4）測量精度：±0.5%,  ±0.2%  （量程指定段）
5）機械振動頻率：≤55Hz
6）防爆等級：ExdIIBT4
7）防護等級：IP65, IP67, IP68
8）工作電源：220VAC±15%, 24VDC±5%
9）功耗：<10VA
10） 輸出信號：4-20mA、RS485
11） 現場顯示斷電保存時間：10年
顯示方式：LCD顯示瞬時流量4位，累積流量8位。

廣東迪川流量計gd0029@126.com qq: 392751074何經理15800299048

電話：020-85628522傳真：020-85628533地址：廣州天河區棠德南路117號

http://gddckj168.b2b.hc360.com  http://gddckj168.cn.alibaba.com/

一、概述：

 1、渦輪流量傳感器（以下簡稱傳感器）為我公司新研制開發的防腐型傳感器，與顯示儀表配套組成渦輪流量計�？蓽y量液體的瞬時流量和累計體積總量，也可以對液體定量控制。傳感器具有精度高壽命長操作維護簡單等特點，廣泛用于工礦、石油、化工、冶金、電廠等行業。傳感器全部采用非金屬材料，測量較強腐蝕性液體尤為適用。是測量腐蝕性液體的理想儀表。
2、傳感器適用于無纖維、顆粒等雜質的液體。

3、如用戶需用特殊型式的傳感器，可共同協商訂貨。需防爆型傳感器時，訂貨中加以說明

二、工作原理：
　　 被測液體流經傳感器時，傳感器內葉輪借助于液體的動能而旋轉。此時葉輪葉片使檢出裝置中的磁路磁阻發生周周期性變化，因而在檢出線圈兩端感應出與流量成正比的電脈沖信號，經前置放大器放大后送至顯示儀表。
　　 在測量范圍內，傳感器的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數用K表示：:　　K=f / Q或K＝V / N
　　 式中：f－流量信號頻率（Hz）；
　　　　　 Q－體積流量（m3/h或L/h）；
　　　　　 N－脈沖數；
　　　　　 V－體積總量（m3/L）；
　　 每臺傳感器的儀表系數由迪川制造廠填寫在檢定證書中。出廠時K值已設入配套的顯示儀表中，可顯示出瞬時流量和體積總量,使用廠家切忌改動K值

三、主要技術參數:
　　★ 準確度：1.0級、0.5級；
　　★ 使用條件：
　　1、 環境溫度：-20～+50℃；
　　2、 相對溫度：5%～95%；
　　3、 介質溫度：-20～+80℃；
　　4、 防爆等級：ibⅡBT4；
　　★ 介質壓力：1.0MPa；
　　★ 輸出方式：脈沖輸出或4～20mA兩線制；
　　★ 安裝方式：法蘭連接；
　　★ 傳輸距離：傳感器至顯示儀表的距離可達1km
