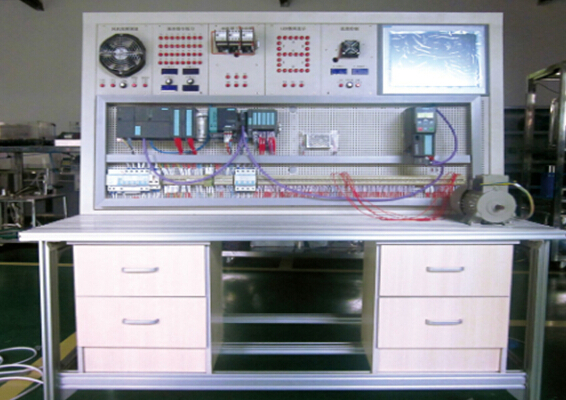

A8000 PLC模擬實訓系統適合于工程類院校。具有箱式、斜臺式、臺式和孔屏四種形式。采用西門子S7-200、S7-1200、S7-300，以及貝加萊、研華、三菱、歐姆龍等PLC為核心，集可編程邏輯控制器、編程軟件、工控組態軟件、模擬控制實驗板、微處理器仿真對象、真實工業對象等于一體。整個系統既能進行驗證性、設計性實驗，又能提供綜合性實驗，可滿足本科、大專及中專等不同層次的教學實驗要求，還可為研究開發提供實驗平臺。



包括：小型的直流電機控制系統、溫度控制系統、變頻器調速控制系統、機械手、立體倉庫，電梯等等。

微處理器仿真技術構建的對象可以模擬一個對象的行為，例如液位控制、液位混合控制等。然后通過IO板卡或者模塊和PLC連接。

實驗對象包括了實際工程的典型應用，可以提供HMI觸摸屏、組態、總線通訊、總線組網等。

該實驗裝置配備編程調試軟件、對象控制例程軟件、HMI組態軟件、對象監控例程軟件、對象仿真軟件等一系列豐富的軟件。

我們提供非常完整的配套軟件，可以用于學校制定自己的實驗內容，并多媒體教學課件、實驗輔助軟件，以及網站提供全部信息與技術支持。

可以增加自動化管理系統，從而滿足多個同學使用一個設備的要求，如果PLC支持以太網，則可以自動為學生分配PLC，并進行排隊授權管理。

這是最基本的模塊，提供16個發光管輸出指示，16個輸入按鈕，其中8個為數碼開關。

控制實現東西南北12個燈，兩個車燈的控制，通過對工程實例的模擬，熟練地掌握PLC的編程和程序調試方法，熟悉計時和比較指令的應用。

熟悉計數器編程，以及BCD碼指令的應用。

傳送帶共有3個工位，工件從1號位裝入，分別在A(操作1)、B(操作2)、C（操作3）三個工位完成三種裝配操作，經最好一個工位后送入倉庫，其他工位均用于傳送工件。模擬對象更加復雜，從而初步了解工業應用。

通過對工程實例的模擬，熟練地掌握PLC的編程和程序調試方法，熟悉步進電機工作方式及其模擬控制編程方法。

本裝置為兩種液體混合裝置，SL1，SL2，SL3為液面?zhèn)鞲衅�，液體A、B閥門與混合液閥門由電磁閥YV1，YV2，YV3控制，M為攪勻電機。通過對工程實例的模擬。熟悉液體混合裝置的控制方法及其編程方法。

實驗?zāi)�擬一個將工件由A處傳送到B處的機械手，上升/下降和左移/右移的執行用雙線圈二位電磁閥推動氣缸完成。當某個電磁閥線圈通電，就一直保持現有的機械動作，例如一旦下降的電磁閥線圈通電，機械手下降，即使線圈在斷電，仍保持現有的下降動作狀態，直到相反方向的線圈通電為止。另外，夾緊/放松由單線圈二位電磁閥推動氣缸完成，線圈通電執行夾緊動作，線圈斷電時執行放松動作。設備裝有上、下限位和左、右限位開關。

模擬了四個依次連接的傳送帶，要求起動時先起動最末一條皮帶機。經過5秒延時，再依次起動其他皮帶機。停止時應先停止最前一條皮帶機，待料運送完畢后再依次停止其他皮帶機，要求系統控制某條皮帶機發生故障時的操作模擬，以及停機開機的操作流程。

簡單的時序控制

通過對工程實例的模擬，熟悉三相籠型異步電動機的降壓?jiǎn)��?dòng)方式，練習PLC控制電機的操作。

模擬了軋鋼機操作流程，具有START按鍵，以及軋鋼機的三個電動機控制，系統循環直到STOP鍵按下，所有燈滅。通過對工程實例的模擬，熟悉PLC計時器，計數器及置位、復位指令。

郵件分揀流水線是一個典型的流水線操作，模擬了四種郵件類別，然后依據類別，啟動分揀操作，還提供了開始按鈕START和STOR按鈕。通過該模塊了解PLC對流水線的控制。

一個典型的機電設備操作范例，包括了START按鍵時，MODE設置開關，并模擬了自動倉儲操作，系統往復運行，直到有STOP按下，自動模式下，不用等待鍵按下，全程自動運行。

通過水塔水位控制，熟悉上升、下降沿的觸發及置位。復位指令，模擬了一個水塔供水系統，包括水池水位判定，水塔水位判定，以及上水水泵、水泵的運行依賴于兩個水位。

模擬了四層電梯，包括轎箱內呼，各個樓層的外呼，上下電機等等。
