一、  概述

JD46漏電繼電器與交流接觸器或斷路器組合成漏電保護裝置，主要功能是對有致命危險

和用電設備提供間接接觸保護，該產品適用于中性點直接接地的380V/220V低壓配電系統。

二、產品功能

         本產品除符合JB6875-98、GB682995技術標準以外，還有以下特點：

        1.能在線路復雜，泄漏電較大的線路上正常運行。

        2.抗干擾性強，雷電，大電動機不誤動作。

        3.自動數字顯示漏電毫安值，判別線路故障，了解線路漏電情況，直觀簡單方便。

        4.漏電動作值范圍大，加大了使用的適應性。

       5.具有監測被保護線路剩余電流大小，自動跟蹤切換動作電流值的功能。

       6.具有二次自動重合閘功能，適合低壓電網漏電流較大而多變的情況，

減輕了電工的工作量。

        7.無聲節能運行，對配接的接觸器線圈工作電壓220V、380V通用，消除噪聲，

節電率85%以上（節能型）。

        8.系統留有空間，方便以后系統功能升級使用。

三、主要特點

    1、 保護器開啟時漏電動作電流值自動設定在100mA檔，當漏電流大于100mA時繼電器分閘，延時10-30S后，繼電器自動合閘，同時漏電動作電流值自動設定在300mA檔，當漏電大于300mA繼電器分閘，延時10-30S后，繼電器自動合閘，同時漏電動作電流值自動設定在500mA檔，當漏電大于500mA繼電器分閘，延時10-30S后，線路漏電電流小于500mA時，繼電器自動合閘；如漏電電流還大于500mA，繼電器分閘并且自動閉鎖。

    2.分閘時漏電故障排除后，當線路剩余電流下降至50mA以下時，3分鐘后漏電動作電流值又自動設定在100mA檔，當漏電在50～150mA時，3分鐘后漏電動作電流又自動設定在300mA檔。

    3、產品投運時經確認安裝無誤后，方可通電試驗，在開機一瞬間接觸器會預合閘一次，延時10～30s后自動合閘送電。送電后按漏電“試驗”鍵保護器就分閘，10～30S后產品又會合閘，經確認無誤后就可以安全使用。

四、產品型號說明

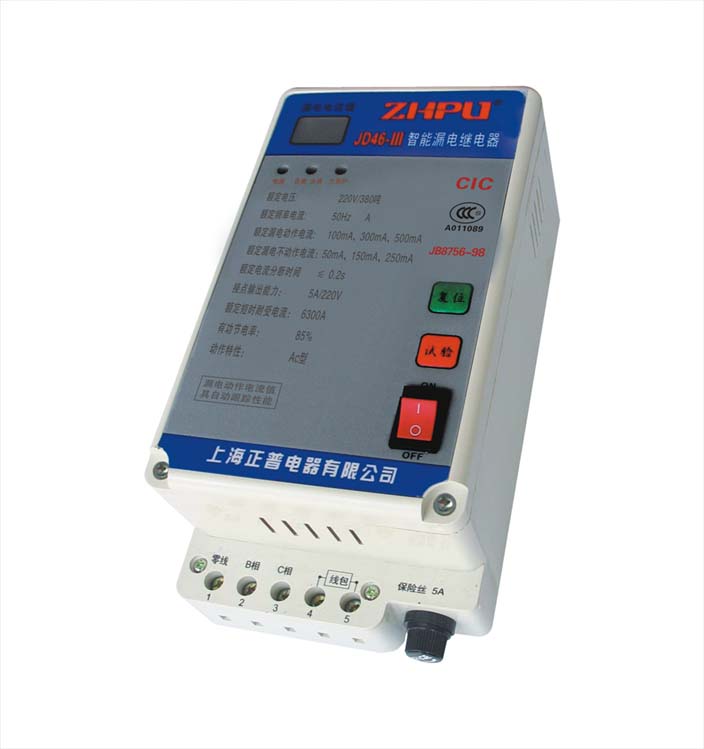

        1.產品命名：JD46X Y

        2.產品型號分類　

        2.1  JD46Ⅰ

        2.2  JD46Ⅱ

        2.3  JD46Ⅲ

        3.特征代號有Ⅰ、Ⅱ、Ⅲ之分：

      Ⅰ:配接CJC節能接觸器專用。

      Ⅱ:為普及型，可配接CJ10、CJ12、CJ20等型號接觸器，可配接配有分勵、欠壓脫器的各種斷路器。如：DZ20，DZ10、DW15、DW17等斷路器。

      Ⅲ:為節能型，可配接CJ10、CJ12、CJ20等型號的普通型接觸器，可實現接觸器節能，消噪，無聲運行等動能，配接的交流接觸器的額定電流要在40A以上。

五、主要技術參數

       1.額定電流：250A、400A、630A

       2.額定電壓：220V/380V

       3.額定頻率：50Hz

       4.額定漏電動作電流值：△n =100mA、300mA、500mA；

5.額定漏電不動作值：1/2△n=50mA、150mA、300mA；

       6.額定分?jǐn)鄷r(shí)間：≤0.2S、0.3S、0.4S、0.5S；

       7.輔助電源電壓：220V

       8.繼電器接點輸出能力：5A/220V.  3A/380V

       9.跳閘保持時間：1０～3０S

       10.額定接通分?jǐn)嗄芰Γ?000A

       11.節電率：85%(Ⅲ型)

       12.額定熔絲管容量：5A

六、使用方法

       1.      外形尺寸（長寬高，單位：mm）

       1.2    JD46型外形尺寸：180×110×80

       1.3    抽板尺寸：如右圖（請按箭頭方向插入）

       2.      使用環境

       2.1環境濕度：-40℃ ~ +50℃

       2.2 相對溫度：≤90%

       2.3 海拔高度: ≤2000m

       2.4 污染等級：Ⅲ

       3．適用范圍

       3.1 總體保護

       3.2 三相四線分路保護

       3.3 三相三線分路保護

       3.4 單相線路照明保護

4．互感器的穿線方法

被保護的線路應全部同方向（不干膠箭頭所示方向）穿過互感器。

七、注意事項

    1.    本保護器對被保護線路的相與相之間、相與零線之間的觸電和漏電不起保護作用。

    2. 被保護的線路應全部同方向穿過互感器，不得少穿，多穿或反穿，穿過互感器后的零線不得重復接地。

3. 零序電流互感器應離開電力互感器，大電流母線等強磁場干擾源，上下、左右、前后至少25cm。

4. 總保的互感器如采用穿接地線的方法時，互感器上不干膠標志的箭頭朝配電變壓器的方向。

    5.    出現故障應及時排除，以免發生事故。

    6.    保護器正常使用時，每月至少應試驗跳閘一次，合閘５秒后再按試驗按鈕。

八、常見故障及排除

    1.   如為新裝，不能正常投運，應檢查線路接線是否正確，被保護線路是否與其它線路混裝，變壓器中性接地線是否接好，泄漏電流是否超過額定值。

2. 如安裝一段時間后投運不正常，則應先分析是線路原因，還是繼電器本身故障，可先拔下零序電流互感器插頭或切除輸出線路，再重新開機送電，如開機試送電跳閘后10—30秒能自動合閘送電，則繼電器本身正常；如在繼電器輸入電壓正常情況下，開機無反應或試送電跳閘10—30秒不能自動重合閘，則為繼電器本身故障
