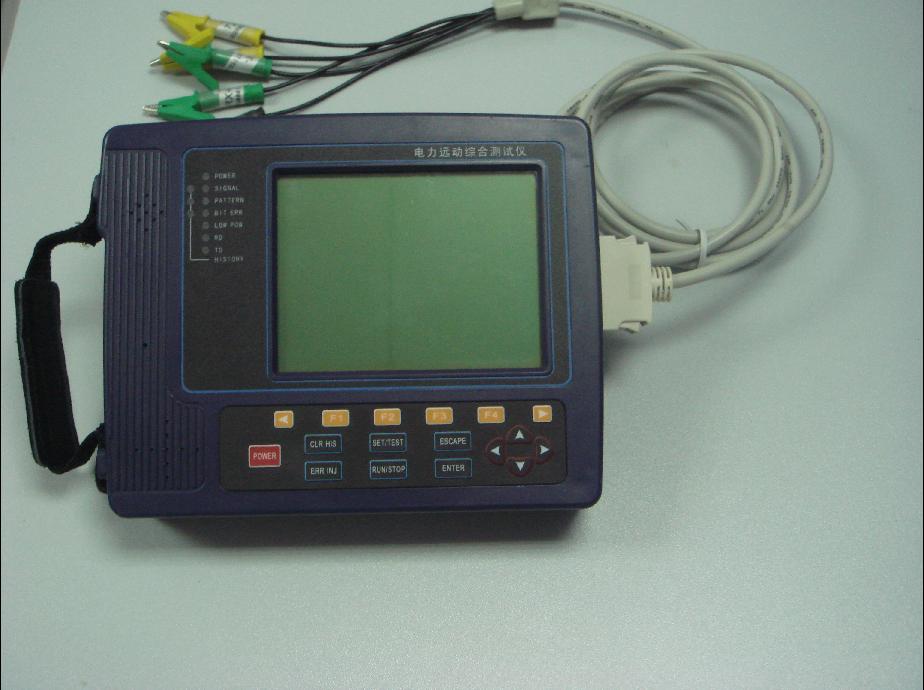

ET-800電力遠動通道測試儀
ET-800電力遠動通道測試儀是一臺專為電力遠動部門量身設計的遠動綜合測試手持儀表，它集合了“模擬通道各項測試”、“數據通道各項測試”、“報文監測”等等功能，并且集“電平表、振蕩器、頻率計、示波器、FSK調制解調器、誤碼儀、遠動信號分析儀”于一體，同時他具備“大屏幕彩色顯示”、“操作簡單易學”、“支持同步和異步傳輸模式”等特點。可檢測模擬、數據通道、以太網通道的規約報文傳送連通性、一致性以及通道傳輸質量，是電力遠動班組工作中必不可少的工具性儀表。
一、主要功能：
1、模擬2&4線通道測試
在線測試信號的電平
在線測試信號頻率
在線實時顯示信號波形
在線監聽信號聲音
2、模擬2&4線通道誤碼測試
仿真遠動中心站、RTU工作模式，按照遠動信號（FSK調制信號）中心頻率、頻偏及傳輸波特率的標準，用偽隨機序列精確測試模擬通道傳輸遠動信號的誤碼參數
3、數據通道測試
測試V.24/RS-232、RS-422、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21等遠動數據傳輸通道誤碼參數。(V.35、V.36、EIA530、EIA530A、X.21接口測試屬于增配選件)
支持ASYNC（異步）、SYNC（同步）數據傳輸，在同步方式下可測試接口速率
時鐘速率300b/s、600b/s、1200b/s
對于SYNC（同步）方式，接收時鐘源、發送時鐘源有靈活的選擇，可選內部或接口，可選上升沿有效或下降沿
按ITU-T的G.821、G.826標準進行結果分析
4、以太網測試
Ping測試，檢驗網絡連通性
網絡時延測試
5、報文測試
支持FSK模擬接口、以太網接口及V.24/RS-232、RS-422、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21多種數據接口
根據不同規約，在線捕獲遠動報文，實時顯示；并實時效驗對錯，給出統計分析
6、仿真主站、仿真從站
二、主要特點：
彩色屏幕，240×320像素超大清晰顯示，可同時顯示多行報文；
支持規約齊全，目前支持的規約多達15種，支持IEC870-5-101、IEC870-5-104、國際101、華東101、廣東101、部頒CDT、DL/T634、CDT-D709、DF102、XT9702、SC1801、N4F、IEC103、DNP3.0、DISA等等規約；以及無規約測試。以上規約的支持屬標準配置，無需增加任何升級費用。
支持的數據接口齊全，支持V.24/RS-232、RS-422、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21等多種接口，大大保護客戶的投資。(V.35、V.36、EIA530、EIA530A、X.21接口測試屬于增配選件)
“波特率、中心頻率、電平”一鍵自動識別技術，并且可以在同一界面全屏顯示，免受翻頁查看之苦，操作簡便簡單；
報文分析結果詳細，能給出多種報文分析結果。對報文的分析結果不是簡單的“對”或“錯”。而是詳細的給出“正常報文”、“包格式錯”、“長度錯”、“CRC校驗錯”等等多種不同的結果。并且針對接收到的報文實時進行統計。給出“正常報文”、“包格式錯”、“長度錯”、“CRC校驗錯”所占的百分比。
便攜式設計，小巧方便；長×寬×高：200×160×42毫米；重量：90克；
在線監聽查看電平值；頻率；在線查看波形圖；
模擬通道FSK誤碼測試，直方圖查看；
性能指標：
|
項目 |
描述 |
|
二/四線FSK接口測試阻抗 |
2/4線，600Ω、平衡；高阻，>10KΩ |
|
二/四線FSK接口傳輸模式 |
同步、異步 |
|
二/四線FSK接口數據速率 |
300b/s、600b/s、1200b/s |
|
二/四線FSK接口中心頻率 |
1170、1080、1320、1500、1700、2125、1800、2760、2880、3000Hz |
|
二/四線FSK接口調制頻偏 |
±150、±200 |
|
接口協議 |
2/4線、以太網接口、V.24/RS-232、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21 |
|
數據接口傳輸模式 |
同步、異步 |
|
數據接口比特率 |
300b/s～12Kb/s |
|
上位機接口 |
RS-232 |
|
支持規約 |
支持IEC870-5-101、IEC870-5-104、國際101、華東101、廣東101、部頒CDT、DL/T634、CDT-D709、DF102、XT9702、SC1801、N4F、IEC103、DNP3.0、DISA等等規約；以及無規約測試 |
|
外接電源 |
專用開關電源穩壓器DC12V/1.5A |
配置及附件表：
|
序 號 |
標準配置 |
數 量 |
|
1 |
主機 |
1臺 |
|
2 |
分析軟件 |
1張 |
|
3 |
操作說明書 |
1本 |
|
4 |
便攜包 |
1張 |
|
5 |
充電適配器 |
1個 |
|
6 |
RS232串口線（PC連接線） |
1根 |
|
7 |
FSK測試專用線 |
1根 |
|
8 |
RS485,RS232異步專用測試線 |
1根 |
|
9 |
網絡連接線 |
1根 |
|
附件選件 |
|
10 |
DATA轉換線 |
1根 |
|
11 |
X.21測試線 |
1根 |
|
12 |
V.24測試線 |
1根 |
|
13 |
V.35測試線 |
1根 |
|
14 |
V.11測試線 |
1根 |
|
