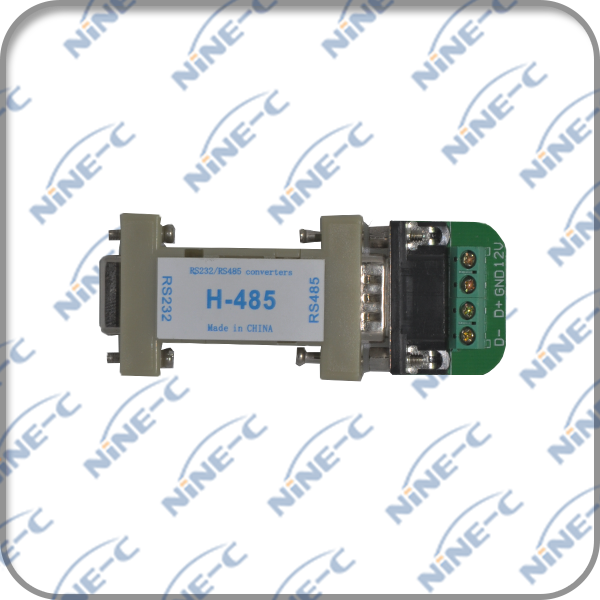

H-485 工業級袖珍型“無源”RS-232/485雙向轉換器

高性能RS-232/485雙向轉換器，體積小巧，安裝簡便

兼容EIA/TIA的RS-232C和RS-485標準

自動偵測串口速率、判別和控制數據傳輸方向

特有高效串口取電技術，三線仍能正常工作，功耗極低

通信距離長達1200米（RS-485在9600Kbps以下）

接口具有15KV靜電保護

簡介

H-485是一款高性能RS-232/485轉換器，袖珍型外形設計，配有可插撥接線端子，使用靈活方便。廣泛用于考勤、門禁、云臺控制、售飯和停車場等系統中。

引腳定義

RS-232端（DB9母頭）         RS-485端（DB9公頭）             RS-485端（DB9母頭到3位端子）

典型應用

通訊指標

標準：EIA RS-232、RS-485

RS-232信號：TXD、RXD、GND

RS-485信號：D+、D-、GND

工作方式：異步工作，點對點或多點，2線半雙工

方向控制：采用數據流向自動控制技術（ADDC），自動判別和控制數據傳輸方向

波特率：300～115200bps，自動偵測串口信號速率

負載能力：支持32點輪詢環境（可定制128點）

傳輸距離：RS-485端為1200米（9600bps），RS-232端建議不超過5米

接口保護：15KV靜電保護

接口形式：RS-232為DB9母頭，RS-485為DB9公頭或3位工業端子

電源指標

電源輸入：無需外接電源，設備從RS-232口的TXD、RTS、DTR信號獲取電源

功耗：靜態功耗10mA以內，動態功耗平均值為40mA以內

環境指標

工作溫度：-20℃～60℃

濕度：相對濕度5%～95%

外觀指標

顏色：電腦白

長×寬×高：90mm×33mm×16.5mm

材料：塑料（外殼）

重量：40g

  H-485K通用級高性能壁掛式單端供電光隔 RS-232/485/422 雙向轉換器

特有接口自適應技術，無需開關設置，隨意切換RS-485/RS-422接口

RS-232端采用獨立外供電，RS-485/422端采用DC/DC隔離變換提供電

源，通信信號采用3000V高速光電隔離

預加重技術設計，通信距離長達3000米（9600bps以下）

接口具有1500W浪涌保護，15KV靜電保護

RS-485/422接口形式采用RJ45、DB9及5位接線端子可任選

簡介

H-485K采用單端供電實現光隔傳輸（3000V），是一款通用級高性能全光隔RS-232/485/422雙向轉換器。另外，H-485K還融合了“預加重”技術，從而有效的提高了通信傳輸距離（9600bps速率通信時能達到3000米）。

單端供電，光隔3000V

H-485K的RS-232端采用獨立外部供電，其RS-485/422端采用DC/DC隔離變換提供電源，通信信號高速光耦隔離傳輸。這種設計能夠提供3000V隔離，從而有效地避免了工程中由于共用電源帶來的隔離失效，達到了真正“隔離”。

通訊指標

標準：EIA RS-232、RS-422、RS-485標準

RS-232信號：TX、RX、GND

RS-485信號：D+、D-、GND

RS-422信號：R+、R-、T+、T-、GND

工作方式：異步工作，點對點或多點，2線半雙工，4線全雙工

方向控制：采用數據流向自動控制技術（ADDC），自動判別和控制數據傳輸方向

波特率：300～115200bps，自動偵測串口信號速率

負載能力：支持32點輪詢環境（可定制128點）

傳輸距離：RS-485/422端為3000米（9600bps），RS-232端建議不超過15米

接口保護：1500W浪涌保護、15KV靜電保護

光電隔離：3000V

接口形式：RS-232端為DB9母頭，RS-485/422端DB9公頭、RJ45座或5位接線端子

電源指標

電源輸入：9V電壓輸入

功耗：靜態功耗120mA以內，動態功耗平均值為300mA以內

環境指標

工作溫度：-20℃～60℃

儲藏溫度：-20℃～85℃

濕度：相對濕度5%～95%

外觀指標

顏色：電腦白

長×寬×高：100mm×69mm×22mm

材料：鐵外殼

重量：200
