詳細描述:

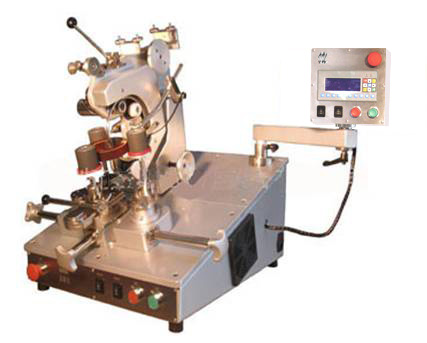

MODEL VU-SD TOROIDAL WINDING MACHINE

VU-SD環型繞線機

The VU-SD is a Hi-tech bench machine with PLC control and a LCD display with 4 text lines and incorporates VU's modular system with interchangeable heads and roller tables. It is designed with superior components; PLC control, servomotor for head drive and precision stepper motor for core drive, interface for PC. The user friendly PLC software guides the operator thru the programming with clear text commands. It is easy to operate the machine. Typical jobs for the VU-SD are general taping and winding jobs as well as sophisticated applications.

VU-SD型機器是高科技桌上型機種中的一款，LCD顯示屏及結合VU機種靈活更換系統的機頭和夾具，由現代先進配件及PLC控制系統、伺服馬達驅動機頭，精密的步進馬達驅動鐵心。可以通過PC傳輸設定的數據,使用者可以通過清晰的PLC文本指示說明來設定機器使用程序。VU-SD型適合特殊的包帶和繞線規格。

PRODUCTION 產品項目	MM	INCH/AWG
Single wire size 單線徑	0.05-2.5	44 -11
Bifilar wire size 雙線徑	2×1.8	2×13_1/2
Finished core O.D. 完成外徑	5.0-320	0.2 – 13
Finished core I.D. 完成內徑	From 1.5	From 0.06
Finished core height 完成鐵心高度	Upto 150	Upto 5.9
Tape size 包帶尺寸	4 -30	0.05-1.18

TECHNICAL DATA/技術數據:

COMBINATIONS/機器結合

21 Interchangeable heads/可互換機頭

4 Slider heads /邊滑器式機頭 VU10, VU20,VU30, VU40

5 Gear rack heads/齒條式機頭VU0,VU1, VU2, VU3,VU4

5Belt heads/皮帶式機頭 VU60,VU100, VU200,VU200-V,VU300

7Taping head/包帶機頭 VU0/B,VU1/B, VU2/B,VU3/B VU4/B VU200/B,VU300/B

6 Roller tables/滾子臺架 VU111,VU111-V, VU112,VU222, VU222-V,VU332

MACHINE FEATURES 機器特點

l CONTROLLER控制器
PLC CONTROL WITH SOFTWARE LANGUAGES: EN.CH./ PLC可編程控制器,中英文兩種操作語言

l DISPLAY顯示
LCD-DISPLAY WITH BACKGROUND ILLUMINATION: CONTINUOUS READ OUT OF OPERATION DETAILS

/液晶顯示速度及操作信息

l PRESETS設定
60 PROGRAMS, / 60種程序
EACH PROGRAM CONTAINS OF 8 SEQUENCES /每個程序包含8段

l PROGRAMMING程序
USER FRIENDLY TEXT COMMANDS/采用簡單文本命令設定

l DATA MEMORY AND OUTPUT

數據存儲與輸出
INTERFACES FOR PC
INTERFACE FOR SOFTWARE UPDATES/PC數據線輸入/軟件可以升級

l WINDING SPEED繞線速度
UP TO 1800 RPM 最高可達1800RPM
SEPARATELY PROGRAMMABLE LOAD SPEED
SEPARATELY PROGRAMMABLE WIND SPEED/可設定儲線速度和繞線速度

l CORE DRIVE鐵芯驅動
STEPPER MOTOR 0,30 KW/步進馬達0.30KW

l WIRE PITCH CONTROL線距控制
FULLY AUTOMATIC PITCH CHANGE,
PROGRAMMABLE IN STEPS OF 0,001mm/線距可自動調節

l CORE INDEX & REVERSE CONTROL

鐵芯正反轉
FULLY AUTOMATIC/全自動

l ACCELERATION & DECELLERATION

增速、減速
FULLY AUTOMATIC/全自動

l STOPS FOR TAPS抽頭停機
AUTOMATIC/全自動

l SECTOR & BANK WINDING CONTROL
FULLY AUTOMATIC/全自動

l WINDING HEAD DRIVE繞線機頭驅動
SERVO MOTOR 0,8 KW /伺服馬達0,8 KW

l TAPING OPERATION 包帶操作
FULLY AUTOMATIC /全自動

l SUPPLY VOLTAGES提供電源
230 (110 AND 240) VOLT, 50 HZ AC

l MACHINE SIZE AND WEIGHT

機器尺寸及重量
800×700 MM 110 KG NET, 130 KG GROSS
