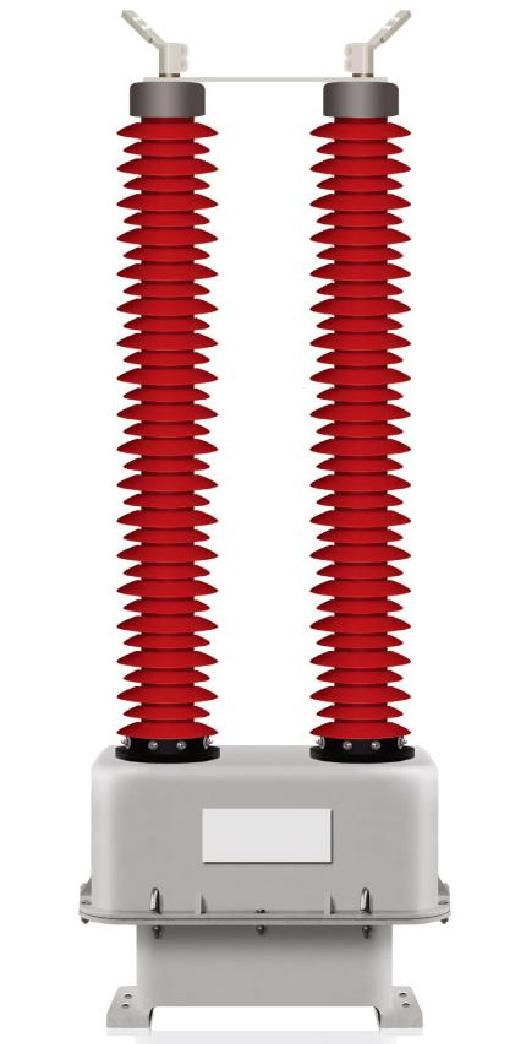

保定市奧蘭電氣設備有限公司生產的該電流互感器由載流體、電容芯體、外護套、傘裙、二次繞組、底部箱體、端部結構等主要部件組成。底部箱體上設有測量端子，進行局部放電和介質損耗因數測量時將其打開使用，正常運行時應可靠接地。

GB 1208-2006 《電流互感器》

Al-LGB –□

Al：保定市奧蘭電氣設備有限公司

L：電流互感器 G：干式絕緣 B：帶保護繞組

其中：□：額定電壓，單位：kV

 產品特點

·干式電容型絕緣、不充油、無氣無瓷

·抗污穢水平高

·免維護

 使用條件

·環境溫度：-50℃～+50℃

·海拔高度：標準設計為1000m，超過1000m時，安裝GB 311進行修正

·污穢等級：

  Ⅳ級或Ⅲ級（默認情況，相當于瓷質Ⅳ級）

·額定電壓：35kV、66kV、110kV、220 kV

·額定一次電流：≤3150A

·絕緣水平：（見下表）

·溫升：不超過85K

·額定二次電流：5A，或1A

·額定容量：10～60VA

·測量繞組準確級： 0.5，0.5S，0.2，0.2S等

·保護繞組準確級：5P，10P，5PR,10PR，TPY

60s工頻耐受、局部測試、介質和電容量、誤差試驗、伏安特性試驗、極性試驗、開路電壓試驗等

免維護

·需提供額定電壓、額定電流、二次繞組數量及其性能參數（額定電流比，繞組準確級，額定負荷等參數）。

·對于保護繞組，還需要提供準確限值系數。
