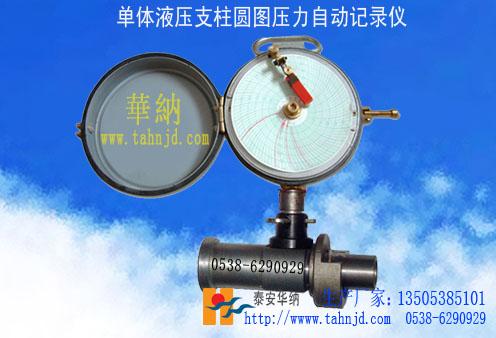

用于測量和記錄礦井頂板對液壓支架的壓力，變化情況，以及對黃銅、炭素鋼等材料無腐蝕無化學作用的液體、氣體和蒸氣的壓力。圓圖壓力記錄儀加轉接閥可用于連續記錄礦井單體液壓支柱油缸內部介質受頂板作用后的壓力變化曲線，及時掌握面頂板壓力變化情況，正確指導采煤面支護工作。亦適用測量和記錄液壓系統內部非蝕性流體的壓力。記錄儀計時鐘機芯為全密封不銹鋼外殼,連續十天不用上弦,大大降低側壓人員的工作量。

技術參數：①精度等級：1.5級； ②測量范圍：0～60MPa；③連續記錄時間：一周；④記錄紙速度：1轉/24小時；⑤接口M20×1.5。
