BW2平繞機

深圳尊遠科技有限公司

產品型號:	BW2
產品價格:	價優
產品品牌:	VU

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：李洪闖

所在區域：	廣東.深圳
辦公地址：	深圳市寶安區西鄉金海路華盛輝綜合樓717室
郵　　編：	500018
電　　話：	0755-82924295
移動電話：	13510310685
傳　　真：	0755-82924234
電子郵件：	carolynlee@vast-union.com

公司主頁：	http://vast-union.com

詳細描述:

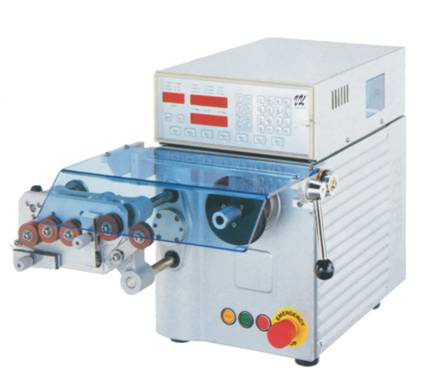

MODEL BW2 BOBBIN WINDING MACHINE

BW2平繞機

The BW2 is an up-to-date microprocessor controlled bench model of high quality and considerable value. It is designed for high-frequency switching power coils, multifunctional controller and stable winding pitch system. It use a special inverter motor and driver as its main winding power, and a precise stepping motor to adjust wire pitch in order to meet the extra requirement of customer’s high-quality control. The BW2 has not only VU’s graceful appearance and fine configuration, but also simple operation and speedy maintenance etc multifunction. And it has proven to be the optimal choice in VU’s BOBBIN winding machines for heavy wire applications with one spindle.

MACHINE FEATURES 機器特點

l CONTROLLER 控制器

Microprocessor Logic control

微處理邏輯控制

l DISPLAY顯示

LED Display 發光二極體顯示

l MEMORY CAPICITY 存儲能力

999 Programs 999組

l PROGRAMMING 程序設置

Manual Set-Up 手動設置

l WINDING DRIVE 繞線速度

Ratio low=1500rpm 低轉速=1500rpm

Ratio high=5000rpm 高轉速=5000rpm

l WINDING DRIVE 繞線動力

POWER AC INVERTER MOTOR

交流變頻馬達

l WIRE PITCH CONTROL 線距控制

STEPPING MOTOR 步進馬達

l ACCELERATION加速

PROGRAM AUTOMTIC自動程序設定

l DECELERATION 減速

PROGRAM AUTOMTIC 自動程序設定

l MAIN WINDING DRIVE POWER

主繞線驅動動力

AC 1HP INVERTER MOTOR

1馬力的交流變頻馬達

l SUPPLY VOLTAGES電源提供

230 VOLT, 50-60HZ AC

l MACHINE SIZE AND WEIGHT

機器尺寸和重量

L550mm×W460mm×H450mm 38KG

l OPTION:

Tailstock with swing away function

加尾座功能

BW2-S(側繞式)

BW2型繞線機是由本公司研發生產的新型機種,專門針對品質價位同樣需求的客戶所設計。BW2是粗線專用的繞線機，具有多功能的控制器與穩定的排線系統。本機采用特殊的變頻馬達和驅動器來作為主機的動力，同時用精密的步進馬達與高級螺桿來調整線距以達到客戶最高的繞線品質要求。為了方便客戶使用，我們制作BW2-F前繞式和BW2-S側繞式。本機同樣具備了VU品牌優美的外觀與精密的結構，同時更兼有簡單操作與快速維修等多樣化的功能，為BOBBIN繞線機的最佳選擇。

TECHNICAL DATA （技術數據）	MM	INCH/AWG
Wire size (線徑)	0.6-2.0mm	#121/2-221/2AWG
Spindle (軸)	1	1
Traverse width (回程距離)	0-100 mm	0-3.94inch
Read pitch (可調線距)	0-9.999mm	0-0.39inch
Max.winding dimension (線圈最大直徑)	150 mm	Up to 5.91inch
