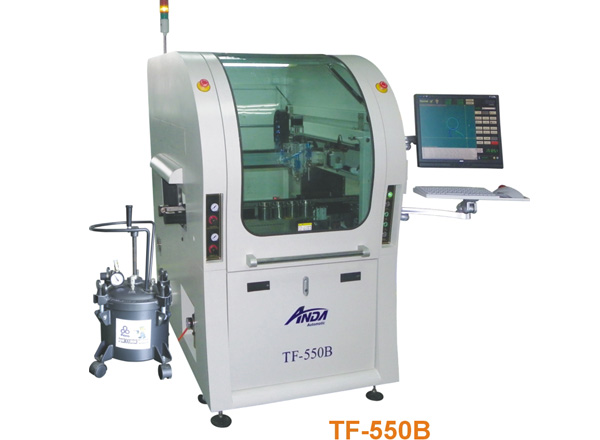

全自動選擇性涂覆機 TF-550B
特點：
采用電腦+運動控制器，WINDOWS XP操作系統，故障聲光報警及菜單顯示
編程采用CAD導圖或手動示教，操作簡單快捷
整體式鋼制運動平臺，確保運行平穩
X、Y、Z三軸運動
采用步進馬達+金屬同步帶驅動
運行精度0.2mm，可自動消除誤差
配備2個膠閥
膠閥自動清洗裝置
專用鋁合金軌道及不銹鋼輸送鏈條
獨立涂料容器桶
配備廢氣收集、排放裝置
配備SMEMA接口可與其它設備通訊
LED涂覆機,LED涂覆系統,在線式涂覆機（Selective Coating Machine）
技術參數（Technical Parameter）
|
型號 |
Model |
TF-550B |
|
外型尺寸 |
External Size L*W*H |
1.2×1.35×1.65m |
|
重量 |
Weight |
500kg |
|
控制 |
Control Mode |
PC+運動卡 |
|
運行軟件 |
Software |
Tf4sad2.0+ Windows |
|
編程方式 |
Programming |
示教+CAD導圖 |
|
軸數 |
Axis |
X、Y、Z |
|
驅動 |
Drive |
步進馬達+金屬同步帶 |
|
最大移動速度 |
Max. move speed |
400mm/秒 |
|
涂覆工作范圍 |
Coating scope |
L450×W550mm |
|
元件最大高度 |
Max. PCB height |
50mm |
|
定位精度 |
Positioning accuracy |
0.2mm |
|
重復精度 |
Repeat accuracy |
0.2mm |
|
軌道數量 |
Conveyor quantity |
1 |
|
輸送高度 |
Conveyor height |
900±20mm |
|
輸送速度 |
Conveyor speed |
2-5m/min |
|
傳送方向 |
Conveyor direction |
L→R （R→L選配） |
|
PCB邊緣空間 |
PCB edge space |
≥3mm |
|
傳輸馬達功率 |
Conveyor motor power |
DC24V 60W |
|
通訊端口 |
Communication port |
SMEMA接頭 |
|
膠閥數量 |
Nozzle quantity |
2個 |
|
膠閥類型 |
Nozzle type |
針式膠閥、錐形噴膠閥、扇形噴膠閥（任選2個） |
|
單次涂覆寬度 |
Single coating width |
2～30mm |
|
涂料容量 |
Material volume |
20L |
|
排風量要求 |
Draft capacity |
15m3/min |
|
電源 |
Power supply |
AC220V 50～60HZ |
|
總功率 |
Total power |
2.6KW |
|
氣壓 |
Pressure |
0.4Mpa |
|
負壓檢測 |
Pressure test |
標配 |
|
編程器 |
Programming panel |
標配 |
|
CAD導圖 |
CAD drawing load |
標配 |
|
離線編程 |
Off-line programming |
選配 |
|
涂料監測 |
Material Detection |
選配 |
|
條碼掃描 |
Bar code |
選配 |
|
UPS |
UPS |
選配 |
