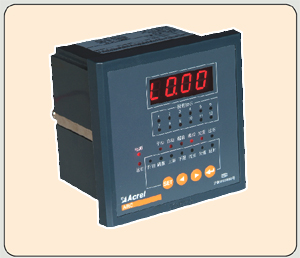

1、概述
功率因數自動補償控制器是用于低壓配電系統進行無功功率補償?shù)膶Ｓ每刂破�，可以與電壓等級在400V以下的靜態電容屏（柜）配套使用。輸出路數有6、8、10、12四種規格。產品符合GB/T15576-2008國家標準，具有功能完善、運行穩定可靠、控制精度高等特點。
功率因數自動補償控制器具備RS485通訊接口，其所采樣得到的電壓、電流、頻率、有功功率、無功功率、諧波含量、功率因數、溫度可通過通訊接口傳送到其它外部設備。
具備過電壓保護、欠流鎖定、電網諧波過大保護功能。
可選配開關量輸入與溫度控制，擴展開關量輸入，能對外部中間控制接觸器進行監控。溫度控制能對電容屏（柜）降溫風機進行自動控制。
2、國內主要品牌及型號
國內生產功率因數自動補償控制器廠家、型號品牌繁多，主要常見的產品有：深圳友邦怡電氣JKWF-12D/16D型、JKWF-18E型無功補償控制器；蘇州無線電六廠PDKII無功補償綜合測控儀、JKL21AIII、JKL21AII、JKLD21II、JKG-6、JKG-8、JKG-10、JKGF-6A、JKGIIID、JKGF-8A、JKGF-10A、JKGIII-6、JKGIII-8、JKGIII-10、JKGIIIB-12無功補償器；上海安科瑞ARC-6/J(R)、ARC-8/J(R)、ARC-10/J(R)、ARC-12/J(R)；杭州浙泰JKL5F-18、JKL7F-10、JKL7F-10K、JKL7F-12、JKL7F-18GF、JKL18F-12；新未來JKWB-12、JKWC+-12、JKWC+-10、JKWD-10、JKWF-12；上海精益JKW20、JKG20智能無功補償控制器；金米勒EMR1100、RM9606、RM9806功率因數補償儀，KVS電容補償柜；諾基亞N-6、N-12功率因數控制器；施耐德NR6、NR12低壓無功功率控制器；合肥英特YT-400功率因數自動補償控制器；蘇州萬龍ST470無功補償器；深圳華冠JKF型、JKFA、JKUA、JKU、JKFBF、JKGF型無功補償控制器；ABB公司RVT-6、RVT-12、RVC-3、RVC-6、RVC-8、RVC-10、RVC-12功率因數控制器；英博電氣BKU08/12、BKL08/12補償控制儀等等。
3、技術參數
|
額定工作電壓 |
交流220V±20%或380V±20% |
|
本機消耗功率 |
≤2W |
|
電壓取樣信號 |
Ua相電壓或Ubc線電壓，交流0-450V，輸入阻抗≥200kΩ |
|
電流取樣信號 |
Ia，交流0-5A，輸入阻抗≤0.1Ω |
|
投切模式 |
手動投切、循環投切、順序投切、通訊控制投切，可由用戶自行設定 |
|
介電強度 |
交流AC3000V/min 50Hz |
|
工作制 |
連續工作 |
|
輸出觸點容量 |
繼電器AC250V/2A或DC30V/5A，晶體管DC12V/20mA |
|
開關量輸入 |
無源干接點 |
|
凈重 |
約1kg |

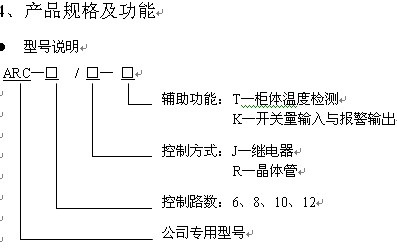

l 選型表
|
型號
性能 |
ARC-□/J(R) |
ARC-□/J(R)-K |
ARC-□/J(R)-T |
ARC-□/J(R)-KT |
|
工作電源 |
交流220V或交流380V |
|
輸出控制路數 |
6、8、10、12路可選 |
|
輸出類型 |
J表示繼電器輸出，R表示晶體管輸出 |
|
通訊口 |
RS485，MODBUS-RTU |
|
電壓采樣 |
A相電壓或BC線電壓，輸入電壓范圍交流0-450V |
|
電流采樣 |
A線電流，輸入電流范圍交流0-5A |
|
開關量輸入 |
無 |
12路外部無源接點 |
無 |
12路外部無源接點 |
|
溫度采樣與控制 |
無 |
無 |
PT100采樣與繼電器控制輸出 |
PT100采樣與繼電器控制輸出 |
|
報警輸出 |
無 |
1路繼電器輸出 |
無 |
1路繼電器輸出 |
l 使用條件
Ø 海拔高度不超過2500米
Ø 周圍環境溫度為-25℃~60℃，24小時的平均溫度不高于40℃
Ø 空氣的相對濕度在25℃時不大于85％，不結露
Ø 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆介質存在
Ø 工作的電網電壓波動幅度不得大于±20％
Ø 安裝地點無劇烈震動、無雨雪直接侵蝕
