ARD2F智能電動機保護器
ARD2F智能電動機保護器是上海安科瑞電氣股份有限公司自主研發的產品，適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、溫度、tE保護等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現電動機運行的遠程監控。
智能電動機保護器知名品牌主要有上海安科瑞ARD2、ARD2F、ARD3系列；西門子 3UF系列；蘇州萬龍ST500系列等。
下面以上海安科瑞ARD2F產品為例，介紹ARD2F智能電動機保護器的功能和技術參數。
ARD2F智能電動機保護器
符合標準
l GB14048.1-2000低壓開關設備和控制設備總則
l GB14048.4-2003低壓開關設備和控制設備 機電式接觸器和電動機起動器
l GB/14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器
l GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗
l GB/T17626.5-2006浪涌（沖擊）抗擾度試驗
適用環境
l 工作溫度：-10℃~+55℃
l 貯存溫度：-20℃~+65℃
l 相對濕度：5%~95%不結霜
l 海拔：≤2500m
l 污染等級：2級
l 防護等級：IP20
l 安裝類別：III級
l 運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域
選配功能
l Q — 起動控制（包含K功能）
l K —開關量輸入
l T — 溫度保護
l J — 報警
l C — 通訊接口
l L — 漏電保護
l M — 4～20mA模擬量輸出
l U — 電壓功能
l SR — SOE事件記錄
技術參數
保護器輔助電源
AC85V-265V/DC100V-350V
功耗5VA
電機額定工作電壓
AC380V/AC660V，50Hz
電動機額定工作電流
1.6A(0.4A-1.6A) （采用小型專用電流互感器）
6.3A（1.6A-6.3A）（采用小型專用電流互感器）
25A（6.3A-25A）（采用小型專用電流互感器）
100A（25A-100A）（采用小型專用電流互感器）
250A（63A-250A）（采用專用電流互感器）
800A（250A-800A）（采用專用電流互感器）
繼電器輸出觸點，額定負載容量
4路，AC250V，3A；DC30V，3A
開關量輸入
12路，光耦隔離
SOE事件記錄容量
8個事件記錄
通訊
RS485 Modbus協議

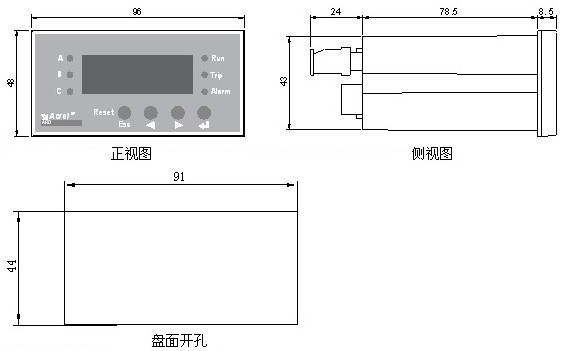

智能電動機保護器安裝尺寸 （單位mm ）
ARD2F主體安裝方式為標準35mm導軌式安裝
ARD2F顯示模塊安裝方式為嵌入式，外形尺寸為90mm*70mm，開孔尺寸為 86mm*66mm，LCD液晶顯示（90FL）。
專利及著作權
ARD2F智能電動機保護器專利：電動機保護器液晶顯示單元--外觀專利號200930093483.4；智能電動機保護器--實用新型專利號200920067828.3
范例
型 號：ARD2-25/CKSR
輔助電源：AC220V
電機額定電流：6.3A~25A
應用場合：三相電機
測量參數：三相電流、三相平均電流
附加功能：RS485通訊、2路開關量輸入、8個事件記錄
型 號：ARD2F-25/CJMQTSR+90FL
輔助電源：AC220V
電機額定電流： 6.3A~25A
應用場合：三相電機
測量參數：三相電流、PTC電阻值
附加功能：起動控制、溫度保護、報警輸出、RS485通訊接口、Modbus協議、4-20mA模擬量輸出、8個SOE事件記錄
顯示方式：90FL（中文液晶顯示）
型 號：ARD3-250/CLTUEpSR+90L
輔助電源：AC220V
電機額定電流： 63A~250A
應用場合：三相電機
測量參數：三相電流、線電壓、有功功率、功率因數、剩余電流、電能
附加功能：RS485通訊接口、Modbus協議、漏電保護、溫度保護、過壓保護、欠壓保護、相序保護、欠功率保護、8個SOE事件記錄
顯示方式：90L（中文液晶顯示）
