ABB 設計的2種系列的 塑殼斷路器：眾所周知的Isomax S系列和新開發的Tmax系列（在2003國際設計中，以其技術含量和環保而聞名）。此外，Tmax 更具有極高的性能水平：外形尺寸小，安裝簡單。再加上雙重絕緣，確保操作者安全。因其Tmax 斷路器的卓越性能以及脫扣器和附件的完整性，可使用在交流和直流用電工廠的主配電和子配電中。

Tmax 特性

Tmax系列技術高，采用了最先進的設計和模擬工具，保證在最小的外形尺寸上達到最優的性能。

由于滅弧室采用最新科技和能夠加快分閘速度，Tmax系列斷路器可極大地限制允通能量、減少電流峰值，從而避免裝置過熱和降低電動應力。

此外，Tmax系列斷路器使用了一套完全通用和標準的附件，具有很多優點：減少庫存、方便靈活和使用方便。它們皆可選配(使用電流高達500A的)新型剩余電流脫扣器。(RC221, RC222, RC223)

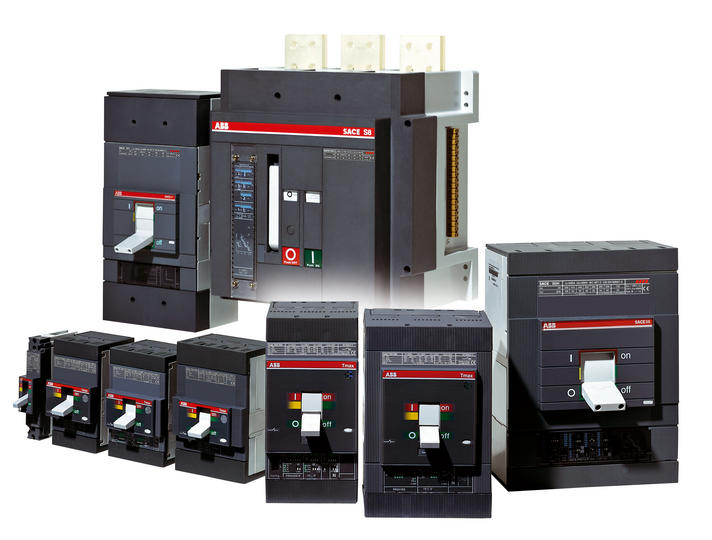

ABB塑殼斷路器具有8種型號：T1, T2, T3, T4, T5, T6, T7和S8。額定極限短路分斷能力（380/415V AC）從16kA到200kA。

可提供以下類型的斷路器，廣泛應用于各種應用場合 :

每個斷路器都具有3極和4極，可配完整系列的保護脫扣器：熱磁脫扣器、單磁脫扣器和電子脫扣器。配有TMD和TMA熱磁脫扣器的T1, T2, T3, T4, T5和T6可用于直流電廠，額定電流從1A到800A，最小工作電壓為24VDC。

配電用的斷路器

ABB塑殼斷路器Tmax和Isomax額定工作電流從1A到3200A，具有固定式、插入式和抽出式，3極和4極。Tmax T1具有單極型斷路器T1B 1p，分斷能力為25 kA（220/230 V AC）。

脫扣器可互換
Tmax T4,T5和T6可安裝熱磁脫扣器、單磁脫扣器和電子脫扣器。由于安裝非常簡單，根據實際需求，客戶可非常簡單的更換這些脫扣器。當然，此時客戶需要對安裝負責。這些脫扣器可互相更換，使得斷路器使用不僅靈活，而且節約空間和減少庫存。

符合標準
塑殼斷路器及其附件均符合國際IEC 60947-2標準及EC的相關指令，包括低壓指令(LVD) no. 73/ 23 EEC” 和 “電磁兼容指令 (EMC) 89/336 EEC”.
ABB質量體系符合ISO 9001標準和歐洲EN ISO 9001和意大利UNI EN ISO 9001標準。此產品符合船用電氣設備的規定，已獲得主要船級社的認可（如RINA - QUACER)等:

(1) In=16 A 和 In= 20 A Icu= 16 k A
(2) Icu 在 230 V AC
(3) Icu 在 125 V DC

*脫扣單元:
TMF = 熱磁固定脫扣
TMD = 熱磁式 (帶T可調)
TMA = 熱磁式 (帶T可調, M可調)
TMG = 發電機保護脫扣 (帶T可調, M不可調)
ELT = 電子式

電動機保護用斷路器

起動, 切換和三相異步電動機的保護是基本操作的正確使用, ABB SACE 建議2個不同的方案:
