Zigbee模塊

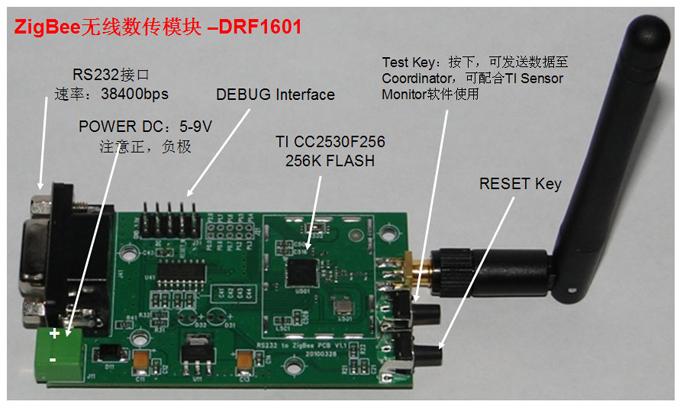

型號：DRF1601，主要功能：串口轉Zigbee無線數據透明傳輸

Zigbee網絡通常由三種節點構成：Coordinator：用來創建一個Zigbee網絡，并為最初加入網絡的節點分配地址，每個Zigbee網絡需要且只需要一個Coordinator；Router：也稱為Zigbee全功能節點，可以轉發數據，起到路由的作用，也可以收發數據，當成一個數據節點，還能保持網絡，為后加入的節點分配地址；End Device：終端節點，通常定義為電池供電的低功耗設備，通常只周期性發送數據，不接收數據。

此款Zigbee模塊的主要功能是無線數據傳輸，即，每個節點隨時能夠收發數據，所以節點的配置只有Coordinator，Router，連接的網絡如下圖所示，這樣的網絡通常也稱為MESH網（即：網狀網），每個節點可以收發數據，同時也能擔任其它節點的路由器，而且，所有的數據傳輸路由都是自動計算的，無需用戶干預。

第一次使用Zigbee模塊時，請先給Coordinator上電，然后給Router上電，Router上電后，會自動尋找Zigbee網絡并加入，可以使用TI的Sensor Monitor軟件來觀察Zigbee網絡的形態，該軟件的下載地址為：http://www.ti.com/cn/litv/zip/swrc096d。

使用步驟：

1，將Coordinator模塊通過串口連接至PC，打開TI Sensor Monitor軟件，選取Coordinator連接的串口號，并點擊RUN圖標，運行，此時可以看到表示Coordinator的圖標變成紅色，表示Coordinator與PC連接成功。（注意：TI Sensor Monitor軟件只支持串口的波特率為38400）；

2，將一個Router模塊上電，并按一下TEST按鈕，此時，Router模塊會發送一個模擬數據到Coordinator，Coordinator會把這個數據通過串口發送到PC，并在TI Sensor Monitor軟件里顯示出網絡結構，如下圖。（DRF1605的TEST按鍵是J2的第3腳（SW1），與地短接一下即可）

3，同理，將其它的Router模塊上電，則它們會自動尋找并加入這個網絡，按下TEST按鍵，組網后的結構如下：

4，Coordinator可直接綁定6個Router，超出以后，其它的Router通過前面的Router繼續加入網絡，每個Router可接受其它6個Router加入網絡，并分配地址：

Zigbee模塊的數據傳輸

DRF1600 系列Zigbee 模塊數據傳輸功能非常簡單易用，有二種數據傳送方式：
（1），數據透明傳輸方式：
只要傳送的第一個字節不是0xFE，0xFD 或 0xFC，則自動進入數據透明傳輸方式；
Coordinator從串口接收到的數據，會自動發送給所有的節點；
某個節點從串口接收到的數據，會自動發送到Coordinator；
（2），點對點數據傳輸方式：
Zigbee網絡內的任意節點之間，可通過點對點傳輸指令，傳送數據；
指令格式：0xFD + 數據長度 + 目標地址 + 數據

1，數據透明傳輸：（數據透明傳輸是DRF1600系列模塊的最重要功能）
（1）， 只要傳送的第一個字節不是0xFE，0xFD 或 0xFC，則自動進入數據透明傳輸方式；
（擴展：只要數據包的頭與設置指令不一樣，也會當成數據透明傳輸，但建議，用戶將數據透
明傳輸?shù)臄?shù)據包第一個字節設定為非FE，F(xiàn)D或FC，如A7）
（2），Coordinator從串口接收到的數據，會自動發送給所有的節點；某個節點從串口接收到的數據，
會自動發送到Coordinator；
（3），任意一個節點與Coordinator之間，類似于電纜直接連接（大部分情況下，可用1個Coordinator，
1個Router直接代替一條RS232電纜；
（4），支持?jǐn)?shù)據包變長（無需設置），最大不超過256字節/數據包，一般應用建議每個數據包32字節
之內。

數據透明傳輸?shù)男阅埽?/SPAN>

 隨著模塊之間的傳輸距離增加，傳輸速率會降低

 Coordinator<SPAN style="FONT-FAMILY: 宋體; mso-ascii-font-fa
