3G-SDI高清光端機概述：

 如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸的是不壓縮的數字分量視頻信號以及數字音頻信號。該3G-SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足DVB回傳和制作,現場制作,DVB-ASI傳輸,新聞采集,現場直播信號傳輸,遠程演播室,通用數字視頻傳輸業務,電信信號傳輸等業務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等數字電視格式的信號，滿足工業級產品的要求。

---

3G-SDI高清光端機特征：

• 在單纖上傳1路雙向3G-SDI信號
• 工作范圍從19.4Mb/s 到2.97Gb/s
•  用于SMPTE 292M （1.485Gb/s）的時鐘恢復
•  支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和DVB-ASI(270Mb/s)標準
• 120m自動電纜均衡，適用所有在2.97Gb/s或1.485 Gb/s以下的速率（Belden 1694A）
• LED狀態指示燈對關鍵的參數進行監視
• 可選的網管系統
• 支持熱插拔
• 可提供獨立式、1U機架式和4U機架式安裝


---

3G-SDI高清光端機技術規格
串行電視：BNC 輸入
電視信號標準：SMPTE 424M ，SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）
輸入數目：1 路
反射損耗：>15DB
均衡： >100M@2970Mbps，Belden 1694A電纜
       >200m@1485Mbps，Belden 1694A電纜
         >350m@270Mbps，Belden 1694A電纜
連接器：75Ω  BNC

光輸出
輸出數量:1
線纜傳輸類型:單模單纖（多�？蛇x）
工作波長:1310nm /1550nm
反射損失:> 15dB
抖動:< 0.2UI
連接器:LC/PC （SC/PC可選）

串行電視    BNC 輸出(EO/OE) 與輸入同
輸出數量:接收端2路輸出
信號電平:800mV 標稱
上升/下降時間:200ps 標稱
過沖:< 10% 振幅
反射損耗:> 15dB
抖動:< 0.2UI
連接器:75ΩBNC

電氣指標
工作溫度:-25℃～＋70℃
電壓 1A@12VDC
功率 12 W
EMI/RFI 符合FCC Part 15 Class A, EU EMC 指標
平均無故障工作時間 ﹥100000小時

---

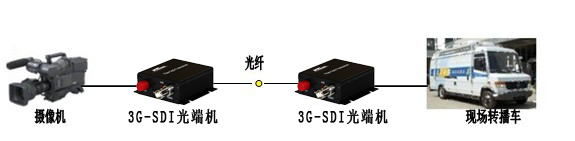

3G-SDI高清光端機典型應用：



---

3G-SDI高清光端機和HD-SDI光端機的區別以及如何選擇呢？

        一般來說SDI器件一般測試抖動，對發送器，抖動小于0.2UI；對接 收器，抖動容限大于0.5UI。目前高效3G-SDI解決方案是的節能是從輸入端口上，改變以往的并行TTL連接方式為LVDS 連接，大大減小了電流消耗，另外從芯片工藝上，也采用更為先進的CMOS技術來降低功能能耗。影視中心制作的是1080p的視頻內容，但發送到家庭時的格式卻仍然為1080i或720p。請問為什么會是這樣 子？家庭用戶不能接收到1080p的視頻內容嗎？ HD-SDI傳送的也是1080i，最新的3G-SDI才達到1080p。 主要的瓶頸在于傳輸帶寬。HD-SDI光端機目前的最大帶寬是1.5G，現有的1.5G視頻傳輸方案，能否改造成3G？3G是否可以看做是1.485Gbps的倍頻？ 實際國半的視頻解決方案從SD、HD到3G都是兼容的。所以可以無需改版 直接升級到3G。

        為應對3G信號傳輸的衰減，在信號鏈路中插入濾波器 提供補償，是不是有效？在設計濾波器時要注意什么？可以采用預加重或均衡技術來彌補電纜傳輸損耗，雖然這種技術原理上也是濾波器，但自行設計難度很大，建議使 用國半的驅動器或均衡器來提高信號傳輸質量。改善回送損耗的措施有哪些？ 可以參考國半驅動芯片的接口電路，通過加一個電感來 區別高低頻信號通路，使得阻抗匹配，另外在PCB設計 時也要控制導線阻抗匹配。從視頻信號傳輸鏈路上看，1.5G與3G有什么不同，主要差異是什么？ 從時域上看，是數據速率不同；從頻域上看，更高的數據 速率要求使用傳輸媒介的更高頻響，對驅動器和均衡器 提出了更高的要求。相同的收發器引腳上可以同時實現SD SDI、HD SDI 和 3GSDI嗎？ 可以。國家半導體的產品家族做到了SD/HD/3G產品的 管腳兼容，同時高速率產品可以向下兼容。影響3G-SDI穩定的因素有哪些？ 干凈的電源、良好的阻抗匹配、減小分布電容的影響、合 適的連接器、電纜的屏蔽特性，這些都是要考慮因素。
