型號	V25-B+C
正常工作電壓 UN	230V~
最大持續工作電壓 UcAC UcDC	385 505
根據VDE 0675，Part 6標準下的分類級別	B
在5KA（8/20）沖擊電流下的電壓保護水平 Up	<1.0KV
單模塊最大通流量 Imax (8/20us)	60KA
根據IEC1312-1、ENV61024-1標準，采用（10/350）直擊雷脈沖電流波形測試下的量值 峰值電流 ismax 電量 Q 特定能量 W/R	25KA 12.5AS 160 KJ/W
承受25Karpm短路電流的最大保險絲規格	160A gl
連接導線選擇范圍	2.5-35mm2
安裝	按DIN EN50052標準要求，固定于35mm寬之金屬導軌上
顏色 模塊 底座	橙色 灰色
	700g
材料	聚酰亞胺
體積(長*寬*高)	90mm*89mm*62mm

額定反應直流電壓 UagN	500V±20%
額定工作電壓 Ur	250V~ 50/60HZ
在100V下的絕緣電阻 Riso	>10 Gohm
依據IEC 529的雷電流測試（10/350） 最大通流量 is max 電量 Q 比能 W/R	25KA 12.5As 160 KJ/Ω
最大通流量 （8/20us） Is max	50KA
100%雷擊浪涌反應電壓（1.2/50）UAS 100	≤1KV
保護水平	≤1KV
反應時間 tA	≤100 ns
使用溫度范圍	-40℃-----+80℃

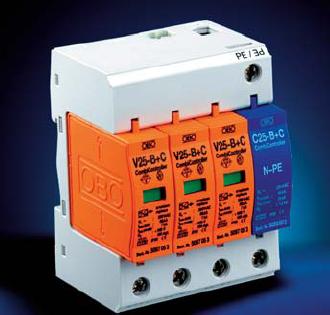

V25-B+C防雷器功能

OBO V25-B+C防雷器依據VDE 0185、part 1和part 100的要求，而設計的一種雷電保護等電位連接器。該裝置是符合DIN VDE 0675,part 6(Draft 11,89) A1,A2等級為B+C級保護器的要求。在建筑物雷電保護器安裝工程中，它保護了電源線上的等電位連接。當電源線架空引入建筑物時，架空線可能會引入部分直擊雷雷電流，在此種建筑物電源架空引入的線路上，該保護器也可應用。V25-B+C/3+NPE(B+C等級)可用于TN-C-S,TN-S,TT和IT系統中特別的防雷器。該保護器是根據DIN VDE 0100,Part534/A1的最新需求設計而來的，允許成對保護簡單、安全的安裝。

OBO V25-B+C高能量防雷器內含一個特別的壓敏電阻電路，該電路由具備性能良好的非線性特性（?>30）的氧化鋅壓敏電阻組成。這使得該防雷器即使在高能量的過電壓沖擊下，也能夠最大限度地實現保護。甚至當電涌電流達到60KA時，保護器的電壓仍低于1.5kV。因此，該防雷器能夠承受來自于直接雷擊下的部分雷電流。當線路過載情況發生時，防雷器內部的斷路器，會自動將失效的防雷器模塊從主電路分?jǐn)嚅_(kāi)來，同時模塊上用于監視工作狀態的顯示窗口的顏色會由綠色轉變?yōu)榧t色。

OBO防雷器V25-B+C不僅能承受高通流容量的雷電流，同時具有低保護電壓的特性，能夠作為一個B+C聯合保護器使用。

當建筑物本身設有外部避雷系統（如安裝有避雷針、引下線、地網、外部屏蔽時），根據IEC、VDE相關理論，在其建筑物內部的380V/230V低壓配電電路上，采用OBO V25-B+C/3+NPE/FS來建立電源線上的雷電保護等電位連接，可以避免雷電發生時引起的失火、爆炸、人身傷亡的危害。

V25-B+C防雷器特殊配置

　
AS 聲光報警模塊 附帶聲音與燈光報警的功能底座，給該底座供一220V單相市電，在正常的情況下燈光顯示為綠等，當有模塊損壞時，報警燈由綠色變成閃爍的紅燈，并伴有“嘀嘀”報警聲，提醒維護人員更換。

FS遙信觸點模塊 附帶遙信觸點功能底座,可根據實際需要選用端子1-2（常開觸點）或1-3（常閉觸點）連接。而端子接線可使用0.14-2.5mm2多股線或單芯線。
AS 聲光報警模塊 、FS遙信觸點模塊 可使維護人員實時對防雷器工作狀態進行監視。當發現防雷器不能正常工作時，維護人員只需對已失效的防雷器模塊進行更換，這樣可降低維護費用，更換時并不需停電。
4、由于V25-B+C/3+NPE/FS的特點，建議在防雷器前串接一后備空開，建議空開的容量為32A，A類空開（如Siemens 5sx2332-5）.
5、FS的接線安裝共有三個接線端口，其中1-2接線端為常閉觸點，1-3為常閉觸點，根據用戶報警裝置的不同，連接不同的接線端。

注意：不可將已保護的線路與未保護的線路或地線并行布線。
